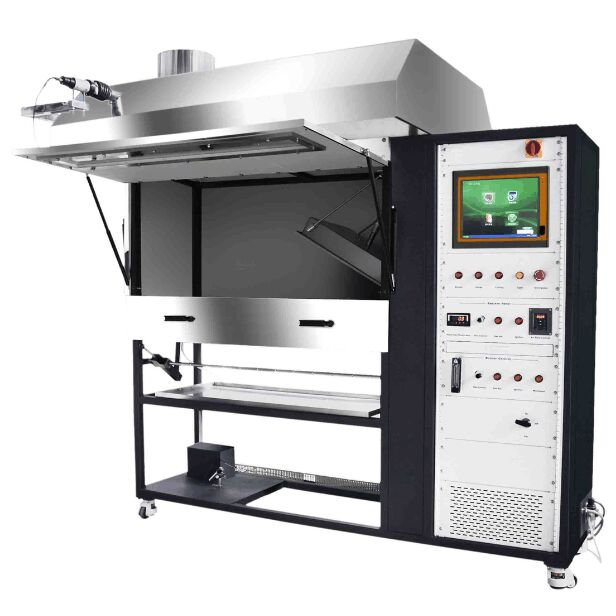

Apparecchio di prova del pannello radiante per pavimenti ISO 9239

Apparecchio di prova del pannello radiante per pavimentazione riunisce GB / T 11785, standard di prova ISO 9239-1 / 2. Apparecchi di prova del pannello radiante per pavimentazione misura il flusso radiante critico del materiale organizzando il campione di materiale di pavimentazione orizzontalmente nella casella di prova e accendendo il campione con una piccola fiamma ricevendo il cambiamento graduale di energia termica radiante.
Stato di disponibilità:
Quantità:
  • GD-ISO9239.
  • GOLD
  • 9031809090

Apparecchio di prova del pannello radiante del pavimento ISO 9239

Apparecchio di prova del pannello radiante del pavimento ISO 9239

Introduzione:

Il flusso radiante critico è il parametro principale del rischio antincendio per materiali per pavimenti, riflette la capacità di combustione e diffusione del campione dei materiali di pavimentazione in condizioni di radiazione del calore esterno. È un indice importante della classificazione della combustione per la costruzione di prodotti.

Secondo i requisiti ISO9239-1,2 e GB / T 11785-2005, i requisiti del pavimento, l'apparecchio di prova del pannello radiante del pavimento misura il radiante critico dei rivestimenti del pavimento della combustione, attraverso l'ambiente di radiazione della camera di prova. Può anche essere utilizzato per misurare la radiazione critica del materiale da pavimento isolante in cellulosa.

Il campione si trova nell'orizzonte down del pannello di radiazione del gas inclinato di 30 gradi per superficie orizzontale. Fiamma pilota come risorsa di accensione metta un bordo parte del campione sul lato ad alta temperatura. Pavimentazione Radiant Panel Test Apparatus Record Accensione Tempo di accensione per scintilla, tempo di movimento che fiammeggia il passaggio orizzontale da un esemplare di lunghezza.



Applicazione:

1. Materiali di costruzione

2.Rail.

3. Interni automobilistici.

4.Altre



Standard:

• ISO 9239-1.

- Pavimentazione Test di reazione antincendio - Parte 1: prestazione della combustione dei materiali per pavimenti testati da calore radiante;

• ISO 9239-2.

- Pavimentazione Test di reazione antincendio - Parte 2: Test di stato di diffusione della fiamma sotto il flusso di calore è 25kw / m2;

• ASTM E 648

- flusso radiante critico del test standard del pavimento - il sistema di copertura utilizza energia termica radiante;

• ASTM E 970

- Utilizzando una fonte di energia termica radiante, test standard di isolamento del pavimento isolante per il flusso radiante critico utilizzando un'energia termica radiante

• NFPA 253.

- Metodo di prova standard per l'utilizzo dell'energia termica radiante, il sistema di sovrapposizione dei piatti di prova Sistema di sovrapposizione Flux radiante;

• GB / T 11785-2005



Caratteristiche principali:

1. Tutti i componenti strutturali sono realizzati in acciaio inossidabile, aspetto bello e resistenza alla corrosione.

2. La camera di prova è realizzata con il pannello (calcio + silicato) come 13 ± 1 mm di spessore e 650 kg / m3 di densità nominale.

3. La dimensione del passaggio dell'aria tra la camera di prova e il supporto del campione del test è prodotto da (0,23 ± 0,03) m3 m3 sia a fianco del campione in modo equo.

4. Il calorimetro viene importato dagli Stati Uniti, la gamma 50kw / m2.

5. La camera radiante aveva una sosta di 30 ± 1 gradi per orizzonte e può essere resistita fino a 900 gradi centigradi. Inoltre dovrebbe essere incluso nella funzione di blocco della sicurezza.

6. La sorgente di radiazione è una piastra di radiazione del calore in ceramica porosa di 300 mm * 450 mm e inclinato 30 °.

7. Il bruciatore pilota deve essere di stanza ugualmente come diametro dello 0,7 mm e 19 / EA ha prodotto una risvolta di 60 gradi per fondo linea centrale.

8. La velocità dell'aria dello stack di scarico dovrebbe essere collegata un espiratore come 2,5 ± 0,2 m / s.

9. Dovrebbe essere utilizzato un pirometro di radiazioni che può essere monitorare un diametro di 250 mm da circa 1,4 metri e ha un accessorio ml di ± 5 gradi centigradi con accessorio con 480 ℃ a 530 ℃ (temperatura corporea nero) per regolazione la qualità della superficie del calore del pannello radiante .

10. Può essere misurato il flusso del cappello entro la tolleranza dal pannello di calore radiante a 110 mm a 910 mm a intervalli di 100 mm.

11. Può regolare la lunghezza della fiamma di 60 mm a 120 mm sulla fiamma del bruciatore pilota.

12. Può essere regolare la temperatura limitata (900 ℃) del pannello del retro in base alle condizioni del flusso d'aria del pannello di calore delle radiazioni.

13. Valvola di controllo dei flussi di ingresso, controllo preciso del flusso del propano.


Risultato del test:

• Misurare il flusso di calore critico (CHF) che ha osservato i trasformatori della lunghezza della fiamma KW / M2 utilizzando la velocità di streamine del calore.

• Se il campione richiede più di 30 minuti di test di 30 minuti, potrebbe registrare un tempo di estinzione della fiamma e il più lontano di diffusione della fiamma, quindi si trasforma in CHF.

• È necessario fumare la sezione di misurazione. Può essere misurato densità del fumo dalla trasmittanza del sistema fotometrico.



Specifica:

1. Camera per telaio in acciaio, Dimensione: 1,400mm (W) × 500mm (D) × 2.200mm (h)

2. Dimensioni console: 600mm (W) × 750mm (D) × 1600mm (h)

3. Potenza: AC 220V, 50 / 60Hz, 20A

4. Peso: circa 300 kg

5. Istruzioni: fornire

6. Scarico: 30 ~ 85m3 / min

7. Scheda di isolamento del silicato di calcio

8. Finestra di osservazione

9. Piattaforma scorrevole per il caricamento del campione

10. Bruciatore di accensione movimento automatico

11. Scala per controllare la fiamma diffusa

12. Termocoppie tipo K: gamma, ambiente di circa 1500 gradi centigradi

13. Supporto campione in acciaio inossidabile

14. Supporto per pannello di calibrazione fittizio per misurare il fluxmetro di calore

15. Pirometro per misurare la temperatura del pannello radiante

16. Utilità: gas propano in bottiglia, compressore d'aria (5HP)

Apparecchio di prova del pannello radiante del pavimento ISO 9239
