Introduzione:

Il dispositivo di test di affidabilità di apertura e di chiusura della porta del fuoco è progettato secondo le finestre e le porte EN 1191 - resistenza all'apertura ripetuta e alla chiusura dello standard del metodo di prova ed è destinato a valutare la durata meccanica e l'affidabilità funzionale delle porte antincendio e il loro hardware nelle operazioni di apertura e chiusura ripetute. Il dispositivo ha una vasta gamma di copertura del test, che copre porte antincendio a legna singola, a doppia lea, finestra e funzionalità speciale ed è adatto per porte e hardware correlati (come cerniere, chiusura delle porte, ciocche) realizzate con vari materiali come acciaio, legno e lega di alluminio. Simulando da 10.000 a 200.000 cicli di apertura e chiusura (regolati in base alla categoria di utilizzo della porta), il dispositivo di test verifica se la porta può ancora mantenere l'integrità strutturale e il funzionamento regolare dopo un uso a lungo termine, garantendo le sue prestazioni affidabili nel fuoco o in altri scenari di emergenza. Il metodo di prova di EN 1191 è molto correlato ai requisiti di test di affidabilità di apertura e chiusura di GB 12955-2008, fornendo supporto tecnico per la certificazione e l'applicazione delle porte antincendio nel mercato internazionale e riflettendo la sua applicabilità nel campo della sicurezza globale degli edifici.

Standard:

1.en 1191: finestre e porte - Resistenza all'apertura e alla chiusura ripetuta - Metodo di prova

2.en 1154: Building Hardware - Dispositivi di chiusura della porta controllata

3.ansi/bhma a156.1: buttoni e cardini

4.ANSI/BHMA A156.18: materiali e finiture (per chiusura delle porte)

5.en 12400: Windows, porte e persiane - Durabilità meccanica - Requisiti e classificazione

6.iso 23307: test di resistenza al fuoco - Gruppi di porta e otturatore (aspetti della durabilità meccanica)

Standard correlati:

1.en 1634-1: test di resistenza al fuoco e controllo del fumo per gruppi di porta e otturatore

2.BS 476-22: test antincendio sui materiali e le strutture di costruzione-Metodi per la determinazione della resistenza al fuoco di elementi non caricanti

3.NFPA 252: metodi standard di test antincendio dei gruppi di porte

4.ul 10b: test antincendio dei gruppi di porte

5.ul 10c: test antincendio a pressione positiva dei gruppi di porte

6.iso 3008: test di resistenza al fuoco - Gruppi di porta e otturatore

Ambito dell'applicazione:

1. Porta di fuoco a foglia singola: comprese le porte antincendio a foglia singola realizzate in acciaio, legno, composito di legno d'acciaio o altri materiali, per testare la durata e l'integrità funzionale della sua foglia e hardware della sua porta (come cerniere, chiusura delle porte) dopo aver ripetuto apertura e chiusura.

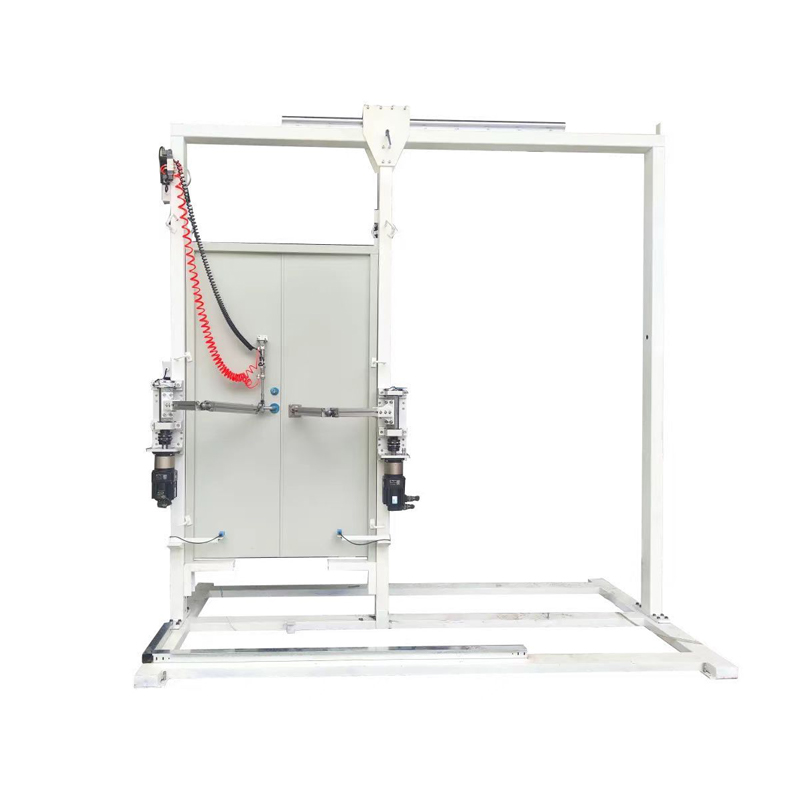

2. Porta del fuoco a doppia foglie: compresa la porta del fuoco a doppia faglie asimmetrica o asimmetrica, per testare la coordinazione e la durata delle due porte e il loro hardware come chiusura delle porte e sequencer.

3. Porta del fuoco con finestra di fuoco: prova la porta del fuoco con finestra di osservazione per garantire che la foglia e la finestra della porta possano ancora mantenere la tenuta e la resistenza al fuoco dopo l'apertura e la chiusura ripetute.

4. Funzione speciale Porte antincendio: come porte antincendio con aste di spinta di fuga, controllo elettrico o dispositivi di chiusura della porta automatica, testare l'affidabilità del loro hardware speciale dopo l'apertura e la chiusura multipla.

5. Hardware per porte antincendio: compresi cerniere, chiusura delle porte, serrature, sequencer, ecc.

6. Porte antincendio con diversi livelli di resistenza al fuoco: ad esempio le porte del fuoco di Classe A (1,5 ore), Classe B (1,0 ore), Classe C (0,5 ore), testare l'affidabilità di apertura e chiusura in base a diversi requisiti di resistenza al fuoco.

Parametri tecnici principali ：

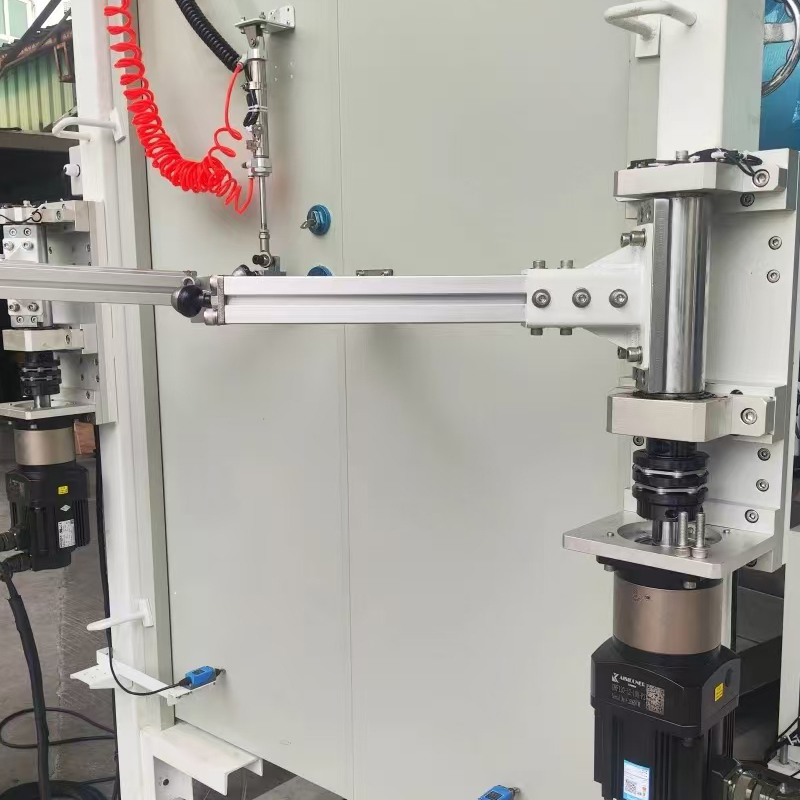

1 L'attrezzatura include un telaio regolabile, una manovella, un'asta di collegamento e un meccanismo di alimentazione. La foglia della porta è installata sul telaio regolabile. Un'estremità dell'asta di collegamento è collegata alla foglia della porta e l'altra estremità è collegata alla manovella. La parte inferiore della manovella è fissata a un oggetto fisso relativamente statico sul terreno e la manovella è collegata al meccanismo di potenza;

2 Frame di prova: è un telaio regolabile, adatto per l'installazione di porte impermeabili di diverse specifiche e dimensioni, con una rigidità sufficiente per prevenire la deformazione che influisce sui risultati del test durante il test. La dimensione netta dell'apparecchiatura è larga 2500 mm * 2800 mm di altezza (la larghezza e l'altezza possono essere regolate);

3 Ciclo di funzionamento: 8S-14s;

4 Angolo di apertura: 50-90 gradi regolabili;

5 tempi di apertura: 0-99999 volte regolabile;

6 Test Dimensioni del rack: L3106mm*W1600mm*H2950mm

7 Dimensioni della casella di controllo: L380mm*W332MM*H875MM

8 Alimentazione: AC220V

9 Potenza: 320w
