IEC 60754 Rilascio del cavo Gas Conducibilità alogena di conducibilità per isolamento e strati di guaina di fili e cavi

IEC 60754 Rilascio del cavo Gas Conducibilità alogena di conducibilità


Prodotto introduttivo

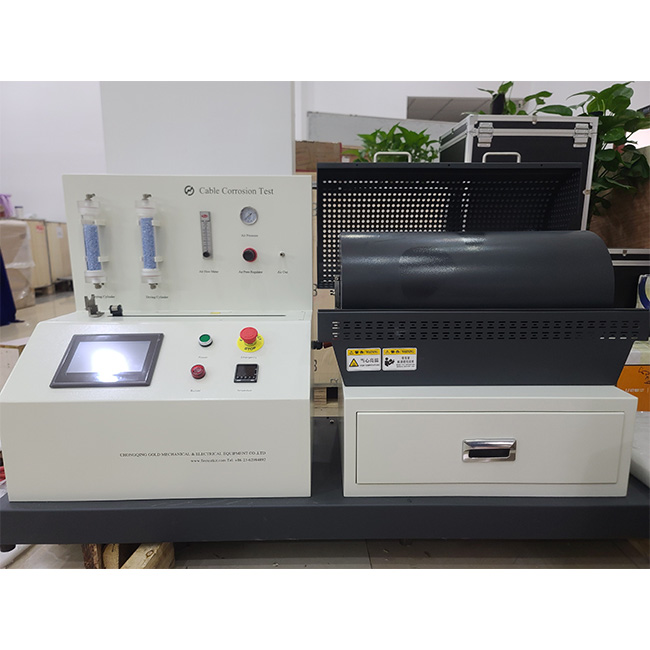

Il tester IEC 60754 Filo e cavo rilasciato con la conducibilità dell'acido alogeno è un dispositivo di precisione progettato per valutare le caratteristiche dei gas rilasciati quando vengono bruciati materiali non metallici (come isolamento e guaina) di fili e cavi. Si rispetta gli standard internazionali IEC 60754-1 e IEC 60754-2 e i loro standard equivalenti (come EN 60754, BS EN 60754, UL 2556). Il tester verifica la sicurezza antincendio dei cavi zero-alogeni (LSZH) a bassa pompa bruciando 1 g di campione a 800 ° C (per contenuto di gas acido alogeno) o 950 ° C (per acidità e conducibilità). Il dispositivo integra un forno a tubo, un sistema di raccolta di gas, un metro di pH e un misuratore di conducibilità, supporta il controllo automatico della temperatura e la registrazione dei dati ed è ampiamente utilizzato nei test di certificazione del materiale del cavo nei campi di costruzione, ferrovie, navi, ecc.





Standard

1. IEC 60754 Standard
IEC 60754-1: 2011+A1: 2019
Titolo: Test sui gas evoluti durante la combustione dei materiali dai cavi - Parte 1: Determinazione del contenuto di gas acido alogeno

Descrizione: specifica le apparecchiature e le procedure per determinare i gas di acido alogeno (tranne l'acido idrofluorico) rilasciati durante la combustione di materiali di filo e cavo (basati su polimeri alogenati o composti contenenti additivi alogeni).

Applicabile: testare il contenuto di gas acido alogeno (espresso in mg/g) di isolamento del cavo o materiali di guaina.

Osservazioni: non applicabile alla determinazione dell'acido idrofluorico (fare riferimento a IEC 60684-2).
IEC 60754-2: 2011+A1: 2019

Titolo: Test sui gas evoluti durante la combustione dei materiali dai cavi - Parte 2: Determinazione dell'acidità (mediante misurazione del pH) e conducibilità

Descrizione: valutare l'acidità e la corrosività dei gas rilasciati durante la combustione di materiali di filo e cavo misurando il valore del pH e la conduttività dei gas di combustione disciolti in acqua.

Applicazione: test dell'acidità (pH ≥ 4,3) e della conducibilità (≤ 10 µs/mM) di materiali cavi a bassa fumo zero alogeno (LSZH).

Nota: il test viene eseguito a 950 ° C, al contrario di 800 ° C in IEC 60754-1.


Gamma di test
Il tester è adatto per i seguenti materiali e scenari:

Oggetti di prova:
Strato di isolamento, strato di guaina o altri materiali a base di polimeri di fili e cavi.

Cavi contenenti materiali alogeni (cloro, bromo, iodio, ecc.) O alogeni (alogeno zero a basso fumo, LSZH).

Materiali non metallici (come PVC, PE, PP o composti contenenti additivi alogeni).

Nota: non è adatto per determinare il rilascio di acido idrofluorico da materiali contenenti fluoro (fare riferimento a IEC 60684-2).

Aree di applicazione:

Verifica delle prestazioni di cavi a basso fumo zero alogeno (LSZH).

Scene come edifici, ferrovie, navi, data center, ecc. Che richiedono un'elevata sicurezza antincendio dei cavi.

Certificazione via cavo in conformità con gli standard internazionali e regionali (come IEC, EN, UL, BS, AS/NZS).

Condizioni del test:

IEC 60754-1: la temperatura di combustione è di 800 ° C ± 10 ° C e viene determinato il contenuto di gas acido alogeno.

IEC 60754-2: la temperatura di combustione è di 950 ° C ± 10 ° C e vengono misurate l'acidità e la conducibilità.

Massa campione: di solito 1 g (± 0,005 g), che deve essere tagliato uniformemente o macinata.

Indicatori quantitativi dell'intervallo di test:

Il contenuto di gas acido alogeno (IEC 60754-1): espressa in mg/g, viene misurata la quantità totale di gas di acido alogeno come l'idrogeno cloruro (HCl) e il bromuro di idrogeno (HBR).

Requisiti tipici: il contenuto di acido alogeno dei cavi senza alogeno è ≤ 5 mg/g.
Acidità (valore del pH) (IEC 60754-2): il valore del pH del gas di combustione sciolto in acqua.
Requisiti tipici: pH ≥ 4,3 (bassa corrosività).

Conducibilità (IEC 60754-2): la conduttività del gas di combustione disciolta in acqua, in µs/mm.
Requisiti tipici: conducibilità ≤ 10 µs/mm.





Contenuto di prova
Il tester esegue il seguente contenuto di test in base ai requisiti di IEC 60754-1 e IEC 60754-2:

1. IEC 60754-1: test del contenuto di gas acido alogeno
Scopo: determinare la quantità totale di gas acido alogeno rilasciato quando il materiale del cavo brucia (espresso come equivalente con cloruro di idrogeno, l'unità è mg/g).

Passaggi di prova:
Preparazione del campione: prendi 1 g di campione e taglialo a una dimensione delle particelle di ≤ 2 mm per garantire l'uniformità.
COMBUSTION: posizionare il campione in un forno a tubo e bruciarlo a 800 ° C ± 10 ° C e passare l'aria secca (portata 0,015 m³/h a 0,03 m³/h).
Raccolta di gas: i gas rilasciati dalla combustione vengono raccolti attraverso una bottiglia di lavaggio del gas (contenente acqua distillata o altro liquido di assorbimento).
Analisi chimica:
Il contenuto di acido alogeno è determinato mediante titolazione (come titolazione del nitrato d'argento) o cromatografia ionica.
Calcola il contenuto di gas acido alogeno (mg/g) espresso come equivalente di cloruro di idrogeno (HCl).

Risultati del test:

Contenuto di gas acido alogeno (mg/g).
Determinare se il materiale soddisfa lo standard privo di alogeni (di solito ≤ 5 mg/g).
Requisiti dell'attrezzatura:
Forno del tubo (riscaldato a 800 ° C).
Sistema di alimentazione dell'aria (controllo del flusso preciso).
Bottiglia di lavaggio del gas e liquido di assorbimento.
Dispositivo di titolazione o cromatografo ionico.

2. IEC 60754-2: test di acidità e conducibilità

Scopo: determinare l'acidità (valore del pH) e la conduttività del gas rilasciato quando il materiale del cavo brucia per valutarne la corrosività.

Passaggi di prova:

Preparazione del campione: prendi 1 g di campione e taglialo in particelle ≤ 2 mm.
COMBUSTION: posizionare il campione in un forno a tubo e bruciare a 950 ° C ± 10 ° C e passare l'aria umida (contenente vapore acqueo, portata 0,015 m³/h a 0,03 m³/h).

Raccolta di gas: il gas a combustione viene raccolto attraverso un bottiglia di lavaggio a gas (contenente un volume fisso di acqua distillata, in genere 1000 mL).

Misurazione:

Misurare il valore del pH della soluzione usando un pHmetro.
Misurare la conduttività della soluzione (µs/mm) usando un misuratore di conducibilità.

Calcolo dei risultati:

Valore del pH: record direttamente.

Conducibilità: espressa come conduttività per millimetro della lunghezza del campione (µs/mm).

Risultati del test:

Valore del pH (requisito tipico ≥ 4,3).
Conduttività (requisito tipico ≤ 10 µs/mm).
Determinare se il materiale soddisfa i requisiti di bassa corrosività.

Requisiti dell'attrezzatura:

Forno del tubo (riscaldato a 950 ° C).
Sistema di alimentazione dell'aria bagnata (umidità di controllo).
Bottiglia di lavaggio a gas e acqua distillata.
METRO PH E METURA DI CONDUTTIVITÀ (L'accuratezza soddisfa ISO 385 ecc.).


Caratteristiche principali:

1. Progettazione strutturale ottimizzata, layout ragionevole, funzionamento facile;

2. Tutto il recinto è realizzato in acciaio inossidabile;

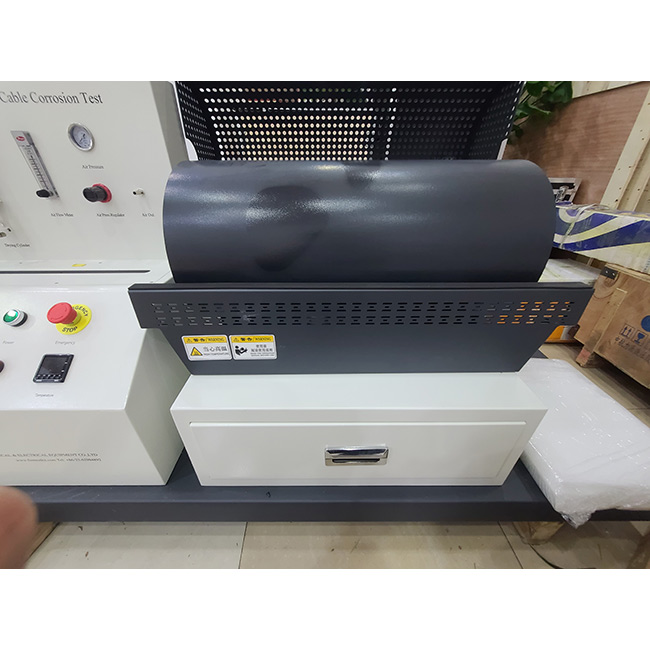

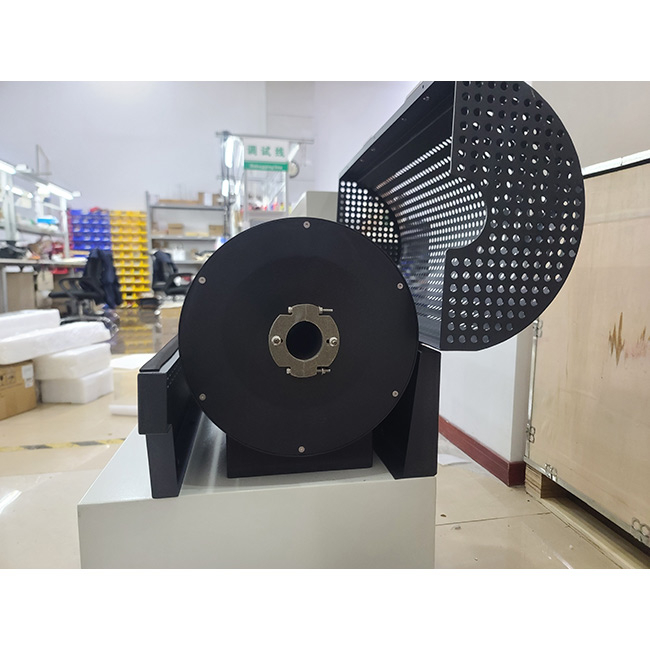

3. La lunghezza effettiva del forno tubolare è di 500 ~ 600 mm, il diametro interno è 40 ~ 60 mm ed è
dotato di un sistema di riscaldamento elettrico regolabile;

4. Dotato di termocoppie importate americane;

5. La dimensione della barca a combustione è lunga 45 ~ 100 mm, larga 12 ~ 30 mm e profonda 5 ~ 10 mm;

6. L'intervallo del dispositivo di misurazione della conducibilità è 0,01us/mm ~ 100us/mm;

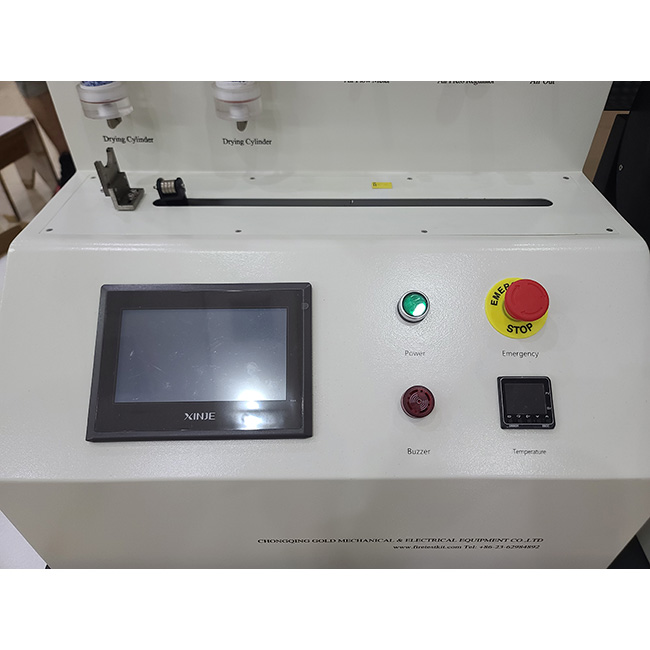

7. La sala di controllo utilizza il controllo elettronico della temperatura per controllare in modo intelligente la temperatura del tubolare
forno;

8. dotato di 2 bottiglie di raccolta di gas

9. La dimensione della camera del campione è di 1 litro

10. Valore pH e tester di conducibilità equipaggiato con display elettronico ed elettrodi

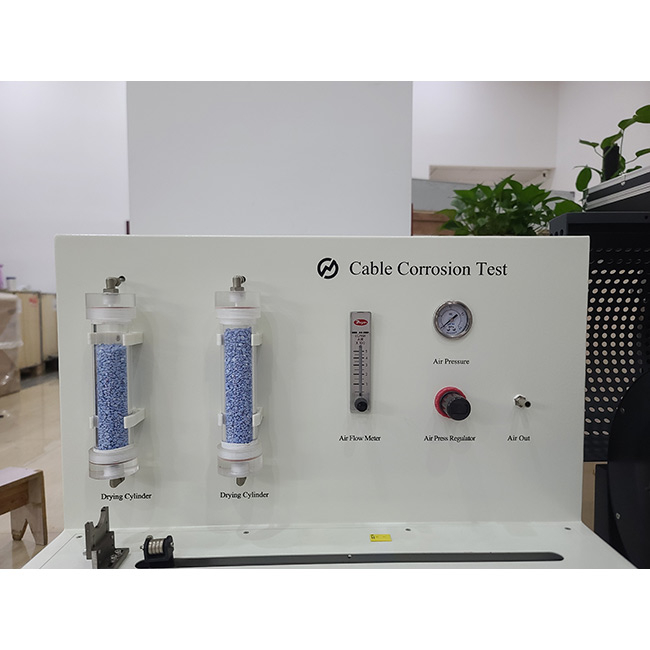

11. Misuratore del flusso d'aria e tutti i tubi a prova di silice necessari per prevenire la corrosione per gas. 12. Carbonia attivata (filtrazione dell'aria): filtrare la sorgente d'aria attraverso il filtro

13. Il gel di silice viene utilizzato per asciugare la fonte d'aria;

14. Pipe di Pyrex: gli utenti possono inserire facilmente il campione nel tubo del forno Pyrex per proteggere il tubo dal danno

15. Sistema di movimento della barca a combustione: il motore sposta automaticamente il dispositivo per barche a combustione; fare il
Test più intelligente;

16. Conversione della modalità: interruttore di conversione della modalità (sono disponibili due metodi di prova, IEC 60754-1 e IEC 60754-2)

17. Controllore di allarme di temperatura: controllare la temperatura nel forno per evitare il surriscaldamento

18. Timer: dispositivo IEC 60754-1 o IEC 60754-2 per misurare il tempo nel test

19. Cassetto: una scatola per la conservazione degli accessori (come misuratore di conducibilità, metro pH, ecc.)

20 Display di temperatura: visualizza la temperatura centrale del forno

21. Stirrer magnetico permanente: un agitatore per mescolare gas di combustione in wate distillato

22. Conducibilità Meter: uno strumento per misurare la conduttività dei gas di combustione
