Test ritardante di Flame Ul94

Una serie di GIF per comprendere il test ritardante della fiamma Ul94

UL 94 è lo standard più utilizzato per i materiali plastici per valutare le loro prestazioni ritardanti di fiamma. Ci sono 12 gradi: HB, V-0, V-1, V-2, 5VA, 5VB, VTM-0, VTM-1, VTM-2, HBF, HF-1, HF-2.

UL 94 viene utilizzato per valutare la capacità di un materiale di estinguere dopo che è stato acceso. Esistono vari metodi di valutazione a seconda della velocità di combustione, del tempo di combustione, della resistenza alla goccia e se il gocciolamento sta bruciando. Ogni materiale da testare può ottenere molti valori a seconda del colore o dello spessore. Quando viene selezionato un materiale di un prodotto, la sua valutazione UL dovrebbe soddisfare i requisiti di spessore della parte della parete della parte di plastica. La valutazione UL deve essere segnalata insieme al valore di spessore.

Metodo di test Ul94 comune

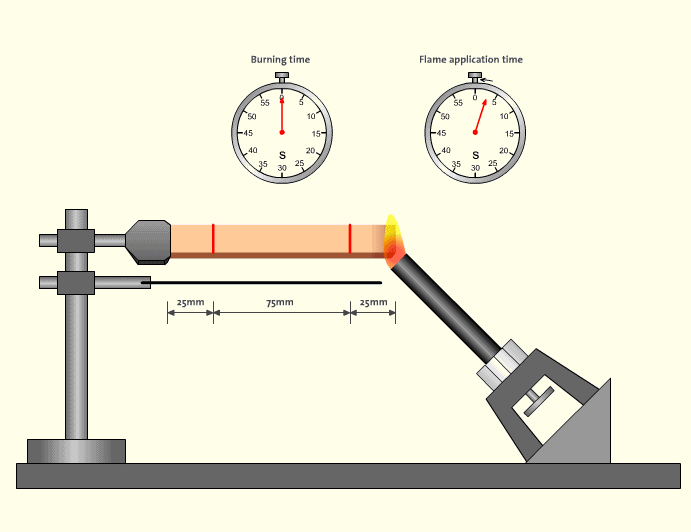

1. Test di combustione orizzontale (HB)

HB è la valutazione ritardante della fiamma più bassa dello standard UL 94. Il metodo di prova è di bloccare orizzontalmente un'estremità del test a 45 ± 2 gradi con il livello orizzontale, prendere una rete di ferro, fissarla in orizzontale 10 ± 1 mm sotto il pezzo di prova e fare il bruciatore Bunsen (altezza della fiamma di circa 20 mm) In 45 gradi, passare al test. L'altra estremità del foglio è in contatto con il campione 6 mm e viene rimossa dopo 30 ± 1 secondi. Quando il test viene bruciato sul segno da 25 mm, un altro timer e rimuovi il bruciatore Bunsen.

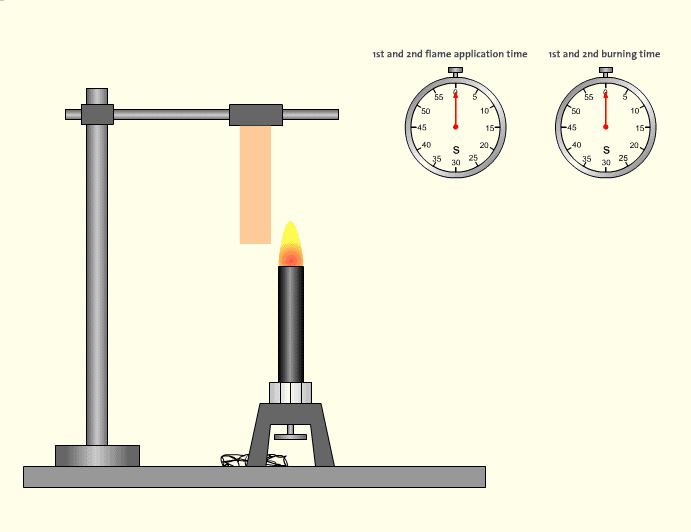

2. Test di combustione verticale 50W

Dopo il bruciatore Bunsen (altezza di fiamma di circa 20 mm) è in contatto con il punto centrale sotto il campione per 10± 0,5 secondi, rimuovere il bruciatore Bunsen ad una velocità di 300 mm/s, almeno 150 mm dal pezzo di prova e registrare il primo tempo di combustione spontanea. Dopo che la combustione spontanea cessa, la seconda combustione viene eseguita immediatamente. Dopo aver bruciato per 10 ± 0,5 secondi, il bruciatore Bunsen viene rimosso e vengono registrati il ​​secondo tempo di combustione spontanea e il tempo di arrossamento dopo che la fiamma è stata registrata.

Test di combustione verticale 3.500W

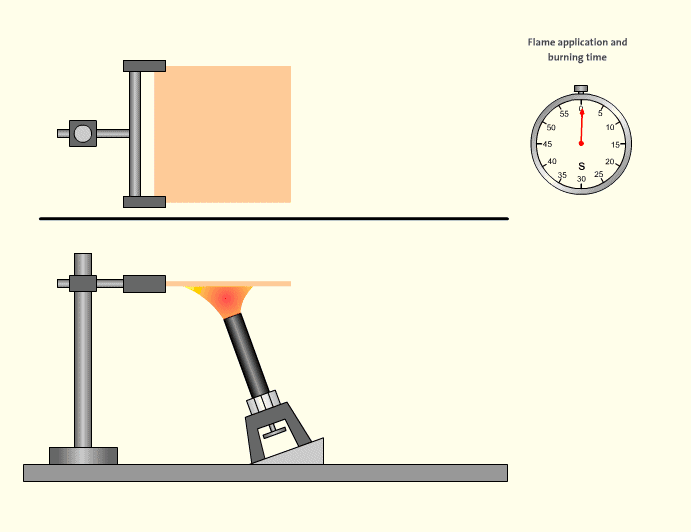

campione di piastre

Mantieni il bruciatore Bunsen (altezza della fiamma di 125 mm) a 20±5 gradi orizzontalmente e spostalo sul lato del test in modo che la punta della fiamma di fiamma (40 mm±2 mm di altezza) tocca un lato dell'estremità inferiore del campione e brucia per 5±0,5 secondi. Apri il bruciatore Bunsen per 5 ± 0,5 secondi, ripetere questa azione cinque volte, rimuovere dopo la quinta combustione e registrare il tempo di auto-accensione e il tempo rovente dopo che la fiamma è stata speguita.

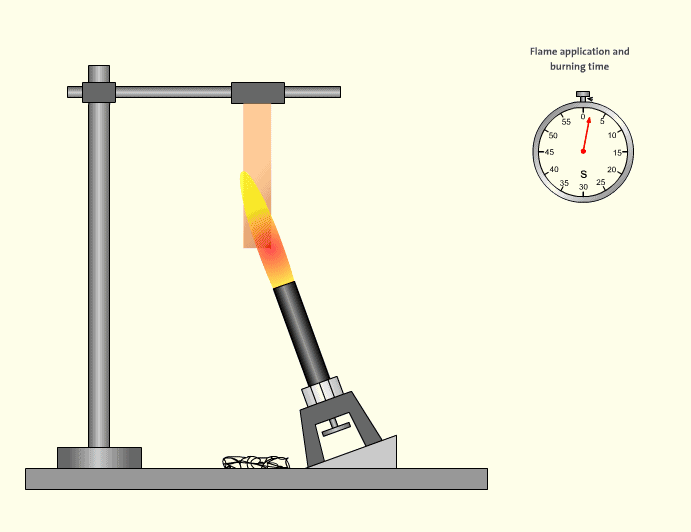

campione asta

Correggi il pezzo di prova in orizzontale con la maschera o il dispositivo e sposta il bruciatore Bunsen sul fondo del test a 20±5 gradi dall'orizzontale. La punta della fiamma interna della fiamma contatta il punto inferiore del campione e brucia per 5±0,5 secondi. La lampada è stata illuminata per 5 ± 0,5 secondi e questa azione è stata ripetuta cinque volte. Dopo la quinta combustione, è stato rimosso e il pezzo di registrazione è stato registrato per danni.

UL 94 Criteri di valutazione ritardanti di fiamma

1. condizioni di determinazione della combustione orizzontale UL94

	Velocità di combustione	Valutazione ritardante di fiamma
Spessore del campione 3-13 mm	≤ 40 mm/min	Hb
Spessore del campione <3 mm	≤ 75 mm/min	Hb
La fiamma si estende prima della linea di marcatura (25 mm/100 mm)	= 0 mm/min	Hb

2. Condizioni di determinazione della combustione verticale UL94

Condizione di giudizio	V-0	V-1	V-2
Tempo di combustione spontanea dopo aver applicato il FLAio （s）	≤ 10	≤ 30	≤ 30
Tempo / i totali di combustione spontanea (10 volte di SPTempo di combustione ontaneo）	≤ 50	≤ 250	≤ 250
Combustazione spontanea + Blazing Tempo dopo la seconda fiamma(S)	≤ 30	≤ 60	≤ 60
Drip Igighting Cotton	NO	NO	SÌ
Brucia al dispositivo (Il campione è completamente bruciato)	NO	NO	NO

3. UL94 Condizioni di determinazione della combustione verticale 500W

	5 va	5 VB
Combustazione spontanea + tempo arrossisce dopo 5 test di qualsiasi campione(S）	≤ 60	≤ 60
Drip Igighting Cotton	NO	NO
Campione hole（<3 mm）	NO	SÌ
