Tester di fiamma orizzontale e verticale personalizzato UL 94 con test di prestazioni di combustione verticale in schiuma

Tester di fiamma orizzontale e verticale personalizzato UL 94 con test di prestazioni di combustione verticale in schiuma

Test Standard:

• Test di combustione orizzontale e verticale: UL94 IEC 60695-11-10, IEC 60707, ISO 1210, GB/T 2408; GB 9493-2001

• Test di combustione verticale 50W: UL94 V-0, V-1, V-2, IEC 60695-11-11, ISO 1210, GB/T 2408, GB/T 5169.16/22;

• Test di combustione verticale da 500 W: UL94 5VA, 5VB, IEC 60695-11-20, GB/T 5169.15/17;

• Test di combustione verticale di materiali a pellicola sottile: VTM-0, VTM-1 o VTM-2, ISO 9773;

• Metodo di prova per le prestazioni di combustione della plastica in schiuma-Metodo di combustione orizzontale: GB/T 8332, ISO 9772: HBF, HF-1 o HF-2

• Dotato di: sistema di controllo del flusso di fiamma da 500 W

• Opzionale: GB/T 8332-2008, test delle prestazioni di combustione verticale in schiuma

Introduzione del prodotto:

Il tester di fiamma orizzontale e verticale è applicabile a componenti, parti ed elementi di prodotti elettrici ed elettronici e elettrodomestici, come i gusci isolanti di elettrodomestici, pannelli a commutazione, circuiti stampati e materiali isolanti.

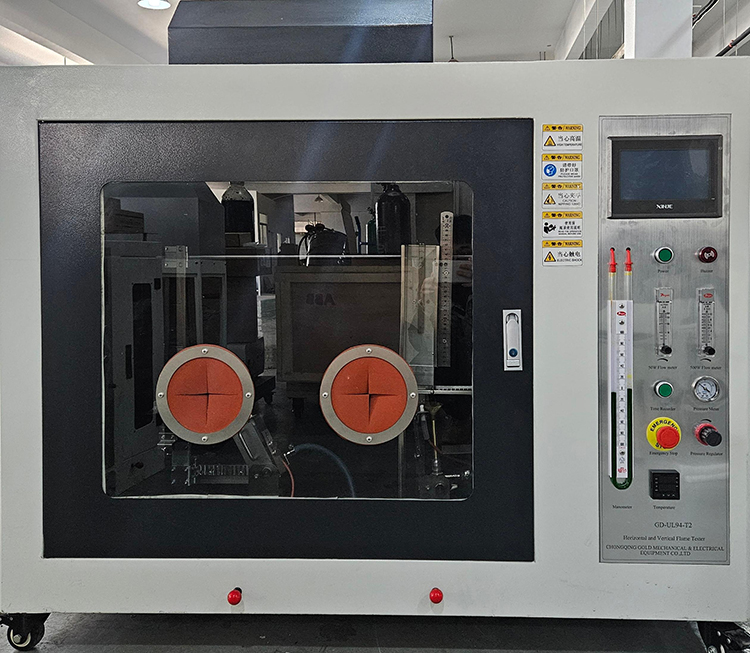

Il tester di fiamma orizzontale e verticale GD-Ul94-T2 è conforme alle esigenze effettive degli utenti, sulla base di UL94 orizzontale-Vertical Flame Tester (50W+500W) Integrazione di "GB/T8332-2008 FOAM LIGID METODO COMBUSTIONE METODO COMBUSTIONE ORIZZATI utenti.

Funzionalità principale:

Caratteristiche del cabinet e del dispositivo

• Dimensione della scatola: lunghezza 1400 mm x larghezza 700 mm x altezza 1300 mm;

• Grande scatola di prova 0,75 m3, per garantire che il test abbia sufficiente alimentazione dell'aria;

• Trattamento della vernice da cottura in scatola, pittura nera di cottura interna (requisiti standard), resistenza alla corrosione.

• Grande finestra di osservazione in vetro, bella e facile osservare lo stato di combustione del campione.

• Progettazione avanzata dell'aspetto industriale, operazione di prova, considerare il design ergonomico, facile da raggiungere il campione, progettazione di aste per bruciatore, facile da usare.

• Tutti gli apparecchi sono realizzati in acciaio inossidabile 304, belli e resistenti alla corrosione. Il dispositivo per il design integrato di combustione orizzontale e verticale, facile da usare, risparmia spazio.

• Lo standard prevede che la staffa a forma di cuneo possa essere liberamente retrattile e soddisfa i requisiti di test di materiali speciali; Lunghezza 120 mm ± 2 mm, larghezza 20 mm ± 1 mm; Materiale: 304 acciaio inossidabile, resistente alla corrosione.

• 304 Scala di altezza della fiamma in acciaio inossidabile, precisione 0,5 mm;

• Il tester è costituito da una parte di prova e una parte di controllo e adotta un progetto integrato per facilitare l'installazione e il debug in loco.

Parte di prova HBF, HF-1 o HF-2:

• Impostazione della stazione a doppia bruciatore: il bruciatore Bunsen importato dagli Stati Uniti è conforme a ISO10093: 1998. Lunghezza della canna 100 ± 10 mm, diametro interno 9,5 ± 0,3 mm. Controllo preciso dell'altezza della fiamma blu 25 ~ 35 mm; Combustazione orizzontale con ugello superiore dell'ala, alto 400 mm;

• Controller programmabile PLC+ touchscreen per ottenere controllo/rilevamento/calcolo/visualizzazione dei dati.

  (1) Accensione automatica elettronica ad alta tensione di impulsi.

  ;

  (3) Il tempo di prova e il tempo di riscaldamento possono essere impostati sul touchscreen.

  (4) Display intelligente LCD di temperatura

• Riduccio di pressione importato e regolatore di pressione.

• La valvola dell'ago di ingresso e il misuratore del flusso di massa del gas controllano accuratamente il flusso di gas.

• Il dispositivo del timer di registrazione automatico può registrare i tempi di prova;

• Altezza della fiamma: combustione orizzontale: fiamma blu 38 mm, temperatura misurata 1000 ℃ dalla parte superiore dell'ala;

• Staffa campione: combustione orizzontale: mesh di filo φ0,8 mm, mesh ogni lunghezza laterale 6,4 mm, lunghezza della mesh 215 mm, larghezza 75 mm, altezza 13 mm.

Specifica:
