Tester per il rilascio di calore da combustione di fasci IEC 60332-3-10 EN 50399 per fili e cavi

Introduzione al prodotto

Il tester di combustione di fili e cavi in fasci IEC 60332-3-10 è un'apparecchiatura professionale conforme agli standard internazionali e viene utilizzato per valutare le prestazioni di diffusione della fiamma di cavi in fasci installati verticalmente in condizioni di incendio. Il tester adotta una sala prove in acciaio inossidabile di 1 m × 2 m × 4 m, dotata di un bruciatore a nastro a propano da 70 kW e una scala standard (larga 500 mm o 800 mm), simulando scenari di incendio reali attraverso un preciso controllo del flusso di gas. Il contenuto del test include l'accensione per 20 o 40 minuti, la misurazione della distanza di propagazione della fiamma (solitamente ≤ 2,5 m), adatto per cavi di alimentazione, cavi di controllo e cavi in ​​fibra ottica, ampiamente utilizzati in edifici, tunnel, navi, ferrovie e altri scenari. Conforme agli standard internazionali come la serie IEC 60332-3, EN 50399, UL 1685, IEEE 1202 e IMO FTP Code Part 5 per garantire le prestazioni di sicurezza antincendio dei cavi

Applicazione

Cavi elettrici: utilizzati per la trasmissione di energia in grattacieli, tunnel, metropolitane, reti di trasmissione e distribuzione di energia e impianti industriali.

Cavi di controllo: utilizzati per il controllo e il monitoraggio di sistemi di automazione industriale, data center e trasmissione di segnali di edifici.

Cavi in ​​fibra ottica: utilizzati per reti di telecomunicazioni, trasmissione dati Internet e sistemi di comunicazione ferroviaria.

Questi cavi sono installati in fasci e sono ampiamente utilizzati in grattacieli, tunnel, metropolitane, navi, ferrovie, data center e altri scenari che richiedono un'elevata sicurezza antincendio.

Norma

IEC 60332-3-10: specifica l'apparecchiatura per test di propagazione della fiamma verticale per cavi in bundle, inclusa una camera di prova, un bruciatore a propano da 70 kW e una scala per valutare la resistenza al fuoco dei cavi.

EN 50399: basato su apparecchiature IEC 60332-3-10, accensione per 20 minuti, test di propagazione della fiamma e gocciolamento, in linea con gli standard UE sui cavi per l'edilizia.

UL 1685: test con vassoio verticale, accensione 20 minuti, propagazione della fiamma ≤ 1,5 m (FT4) o ≤ 2,4 m, adatto per cavi edilizi nordamericani.

Caratteristiche prestazionali

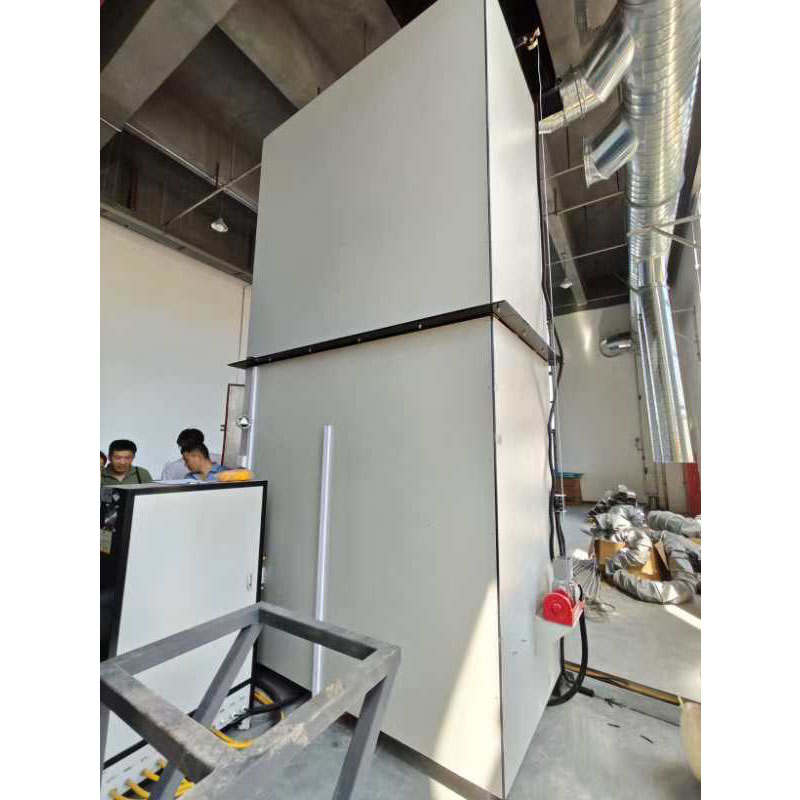

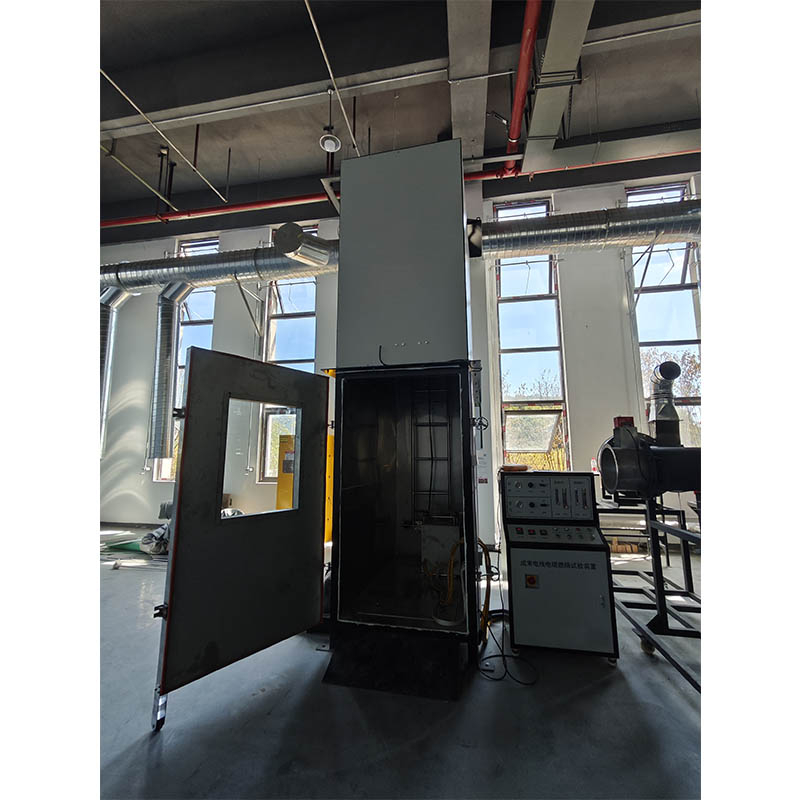

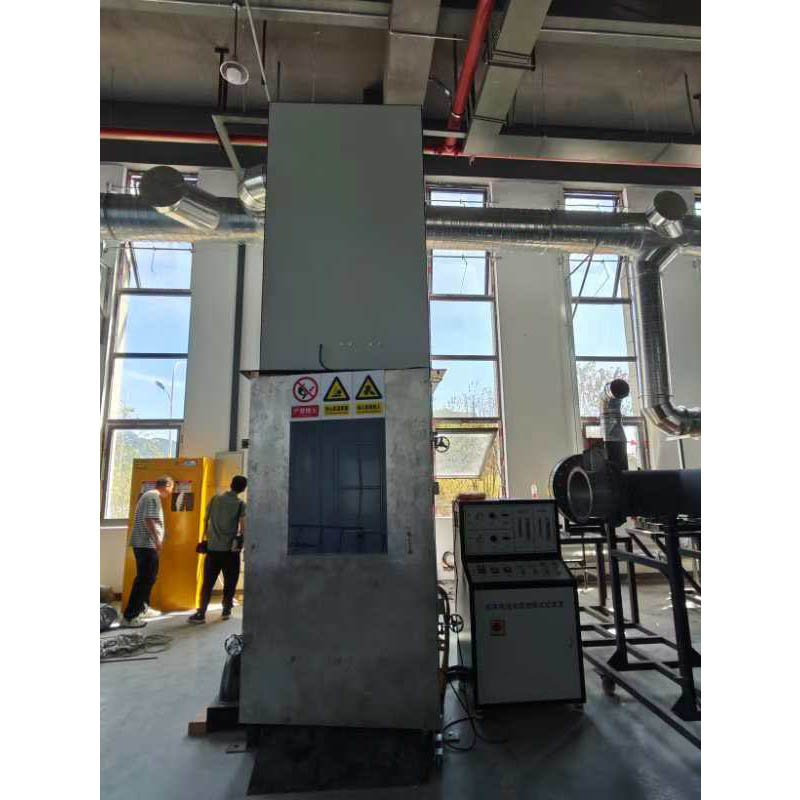

1. Le dimensioni della camera di prova in acciaio inossidabile sono 1.000±100(L) x 2.000±100(P) x 4.000±100(H) mm;

2. La superficie interna della camera è rivestita con materiale isolante;

3. La metà anteriore inferiore della camera ha un intervallo di isolamento/temperatura di 800±20(W). 4. Sulla parte superiore della camera è presente una porta di scarico da 300±30 (W)×1.000±100 (D) per una facile rimozione dei gas di combustione durante il test;

5. È installato un tubo fermafiamma per prevenire il ritorno di fiamma del gas propano, massimizzando così la sicurezza del campione;

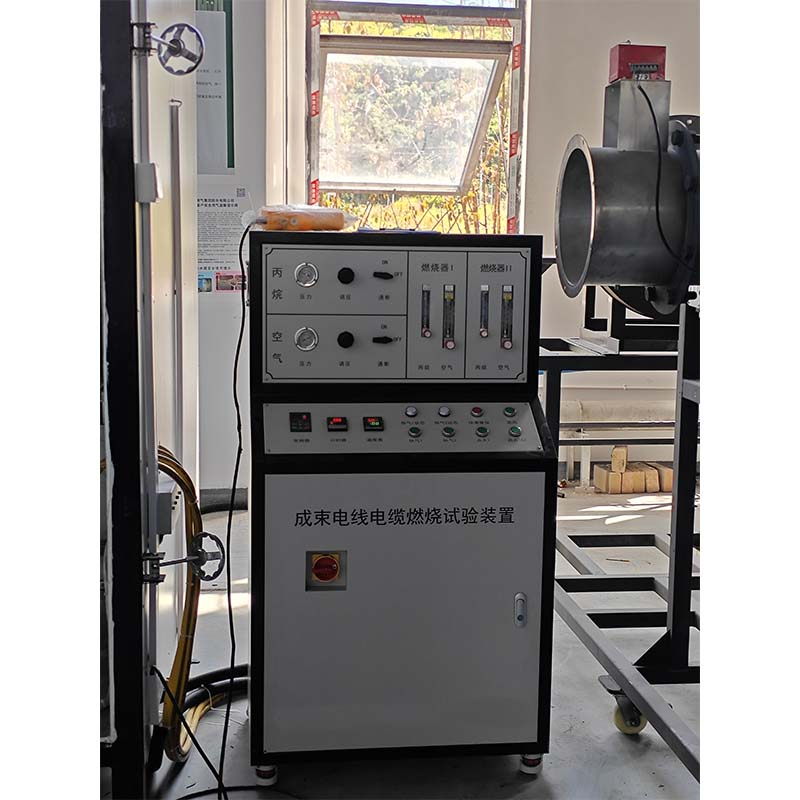

6. Tutte le condizioni di controllo e prova vengono registrate automaticamente dal computer;

7. A causa dell'influenza della temperatura sulla pressione e sulla densità del gas, viene implementato un sistema di compensazione automatica per il gas combustibile e l'aria del bruciatore tramite il controllo del computer;

8. Finestra di osservazione della camera: vetro resistente al fuoco (spessore 5 mm);

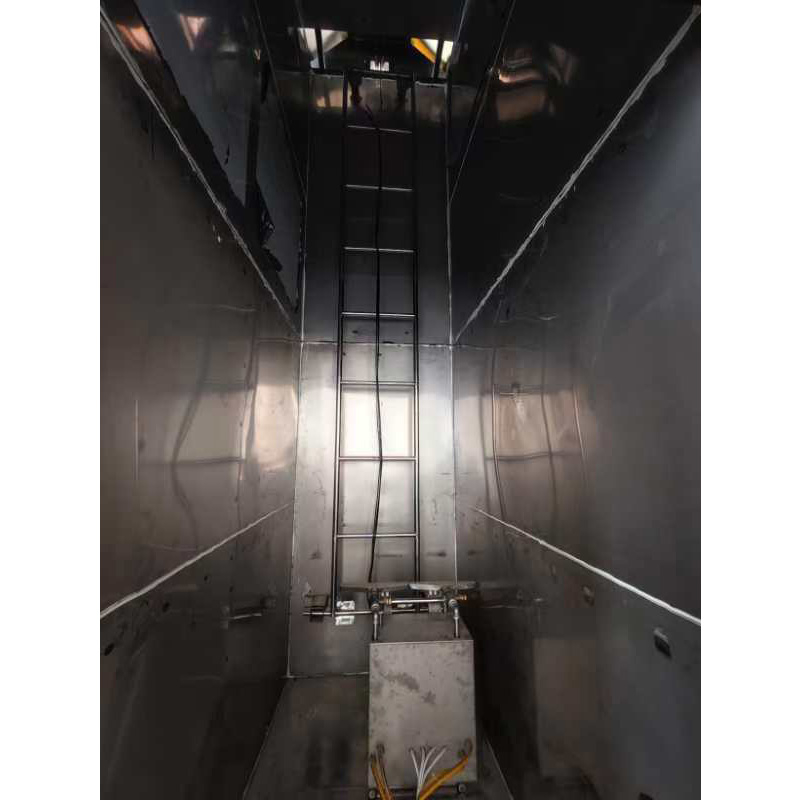

9. Dimensioni della scala in acciaio di prova (verticale): 500 (L)×3.500 (A);

10. Dimensioni ampia scala in acciaio: 800 (L) × 3.500 (H);

11. Dimensioni superficie di combustione: (L)257×(L) 4,5 mm;

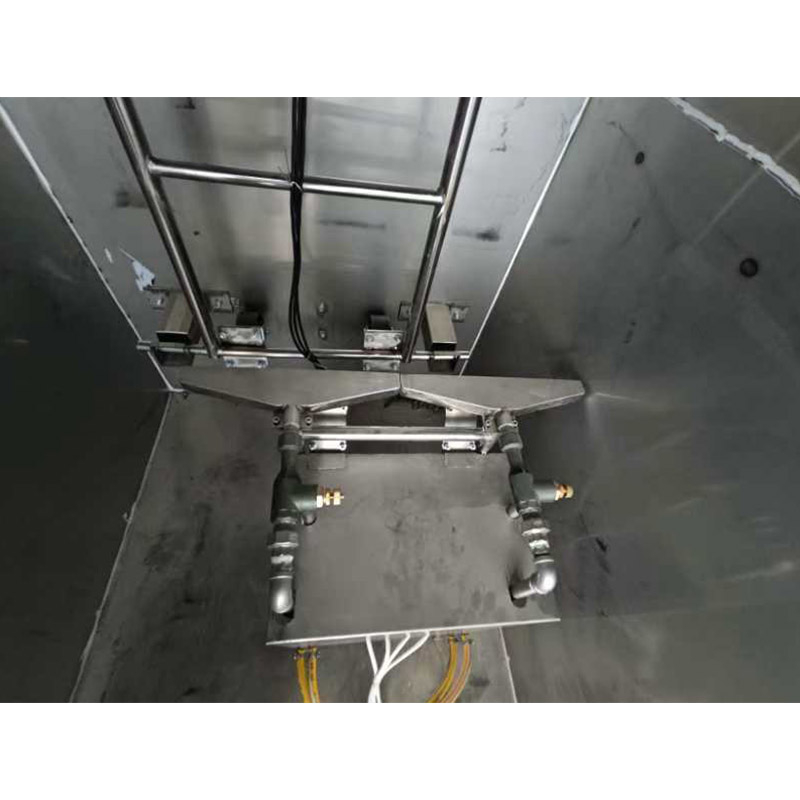

12. La fonte di calore è un cannello con bruciatore a propano del tipo a striscia dotato di miscelatore Venturi, con interasse dei fori di 3,2 mm.

Parametri tecnici
