UL162 EN 1568 Dispositivo di misurazione del rapporto di schiumatura del liquido schiumogeno e del tempo di separazione a bassa espansione

Descrizione del prodotto:

Adatto per determinare il rapporto di schiuma e il tempo di separazione di liquidi schiumogeni a bassa espansione.

Norma:

1. Rispettare la determinazione del "tempo di estrazione del liquido schiumoso multiplo e del 25% del liquido schiumoso a bassa espansione" nella sezione 5.8 di GB15308-2006 "Agenti estinguenti in schiuma".

2. Rispettare la sezione 6.4.4.1 di GB19156-2019 "Pistola antincendio" "Determinazione del tempo di estrazione multipla e di liquido schiumoso";

3. Rispettare la Sezione 6.20.2 di GB20031-2005 "Condizioni tecniche generali per sistemi e componenti di estinzione incendi a schiuma" "Determinazione del tempo di estrazione multipla e di liquido schiumogeno".

4. Rispettare la determinazione della Sezione 10.2 della UL162-2024 "Attrezzature per schiuma e concentrati liquidi".

5 Conforme alla norma EN 1568-1 2018 "Mezzi di estinzione - Schiume concentrate - Parte 1: Specifiche per schiume concentrate a media espansione per applicazioni superficiali su liquidi immiscibili con acqua"

6. Conforme alla norma NFPA 11-2024 "Standard per schiuma a bassa, media e alta espansione" 3. Descrizione della compatibilità dell'apparecchiatura

Il dispositivo di misurazione soddisfa i requisiti di molteplici standard attraverso i seguenti design:

1. Test multiplo di schiumatura: utilizza una pistola per schiuma standard (come PQ4/PQ8) e un metodo con cilindro graduato, che soddisfa i requisiti di controllo del flusso e di acquisizione dati di ISO 7203-1 e EN 1568.

2.Misurazione del tempo di separazione del liquido: il materiale in ottone/acciaio inossidabile del serbatoio di raccolta della separazione del liquido e la funzione di temporizzazione automatica soddisfano i requisiti di precisione di UL 162 e NFPA 11.

Controllo della pressione:

La valvola di controllo proporzionale e il flussometro elettromagnetico garantiscono una pressione di alimentazione del liquido stabile (0,3–0,65 MPa), compatibile con le condizioni di test ASTM D1881.

Principali parametri tecnici:

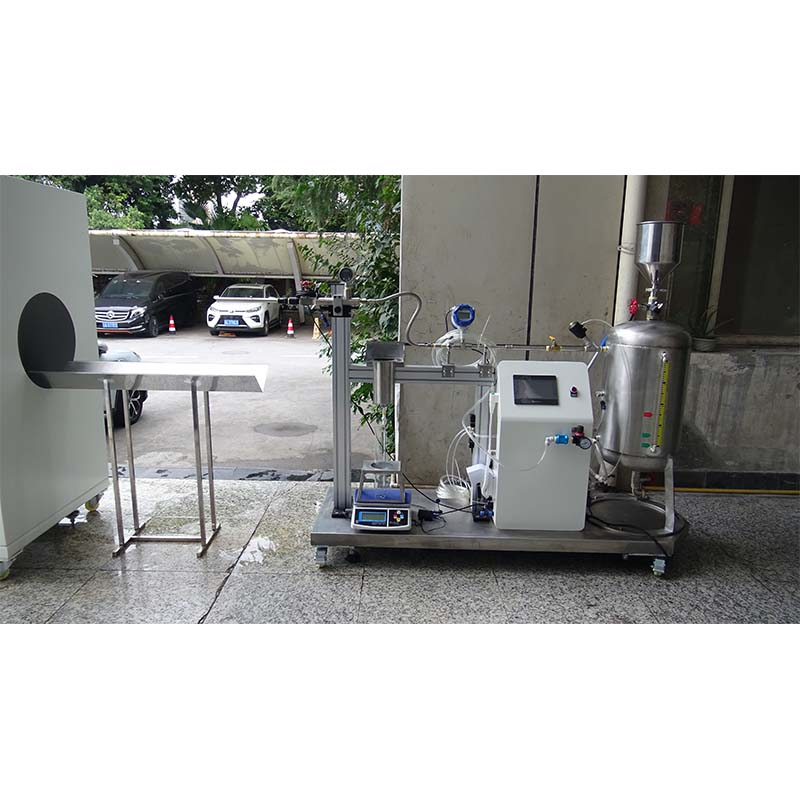

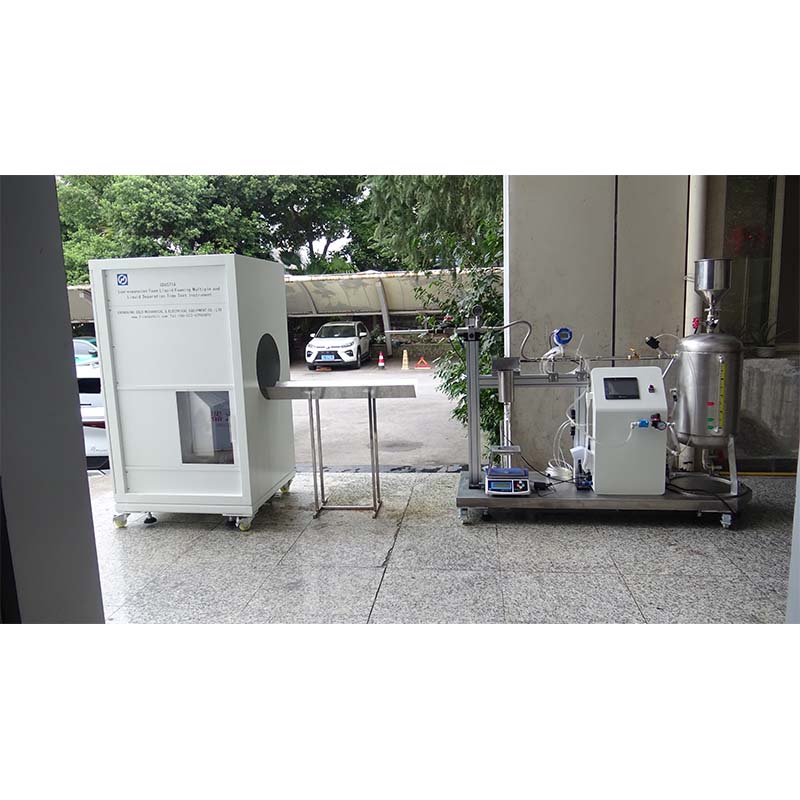

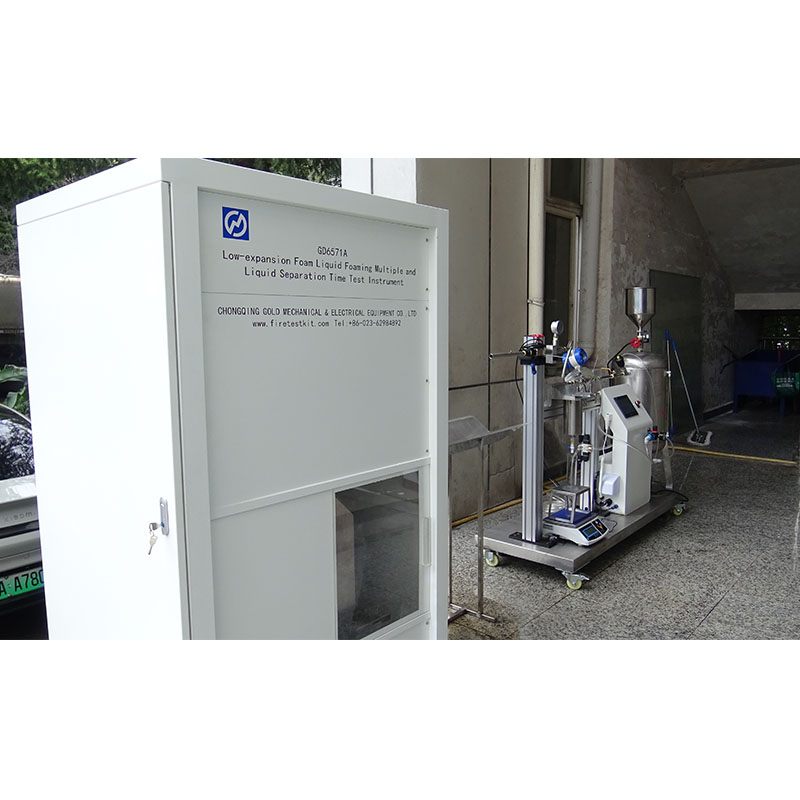

1 Composizione: è costituito da un sistema di generazione di schiuma a basso multiplo, una pistola per schiuma standard, un collettore di schiuma a basso multiplo e un tester per l'analisi del liquido a schiuma a basso multiplo.

2 Sistema di generazione di schiuma a basso numero multiplo: è costituito da un tubo di ingresso dell'aria, un serbatoio di stoccaggio resistente alla pressione, un manometro, un tubo di erogazione del liquido schiumogeno e una staffa regolabile

3 Pistola per schiuma standard: se calibrata con acqua, a una pressione di (0,63±0,03)MPa, la portata dell'acqua è (11,4±0,4)L/min

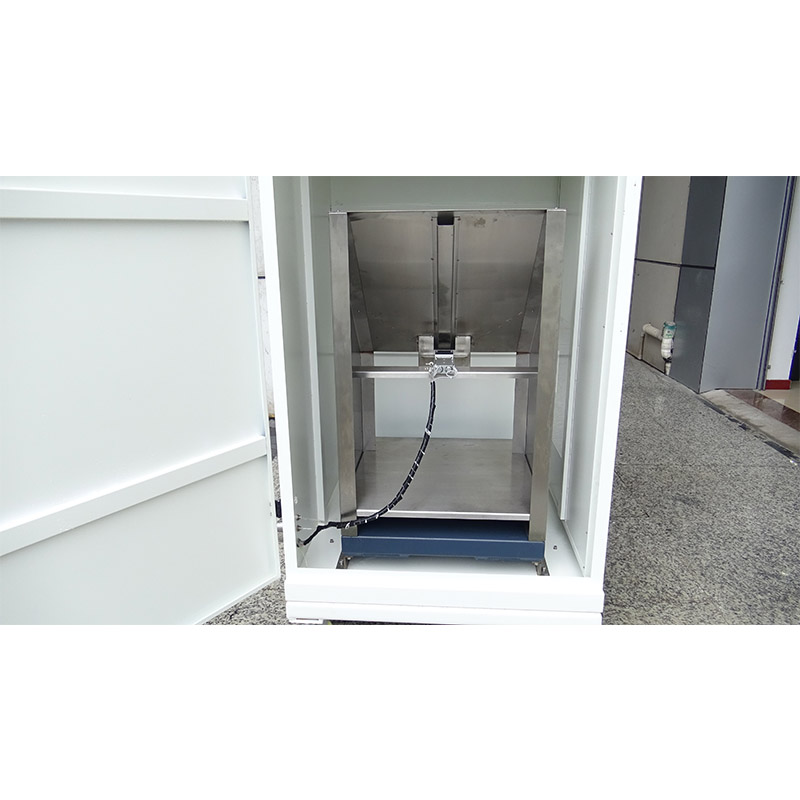

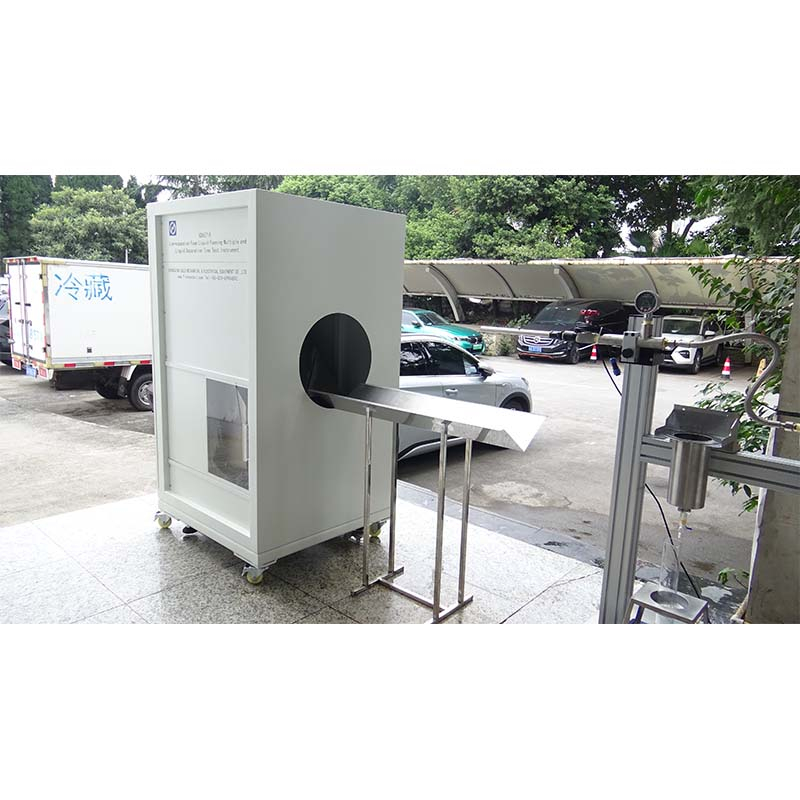

4 Raccoglitore di schiuma a bassa espansione: realizzato in acciaio inox

5. Analizzatore di liquidi: in ottone; calibrare il volume del serbatoio ricevente la schiuma con acqua con una precisione di 1 ml

Altri accessori:

1 compressore d'aria: 0,8 MPa, portata 30 l/min;

2 Termometro: valore di graduazione 1℃, termometro a mercurio;

3 Cilindro graduato: 500 ml, valore di graduazione 10 ml;

4 Bilanciamento: 1000 g/0,1 g;

5 Cronometro: valore di graduazione 0,1 s.

Requisiti dell'ambiente di misurazione:

1 Temperatura ambiente: (15~25)℃

2 Temperatura della schiuma: (15~20)℃
