BS 6387 Cavo Impatto resistente al fuoco e attrezzatura di prova a spruzzo d'acqua per cavi LSZH FR

Impatto resistente al fuoco e attrezzatura di prova di spruzzatura dell'acqua

Introduzione del prodotto:

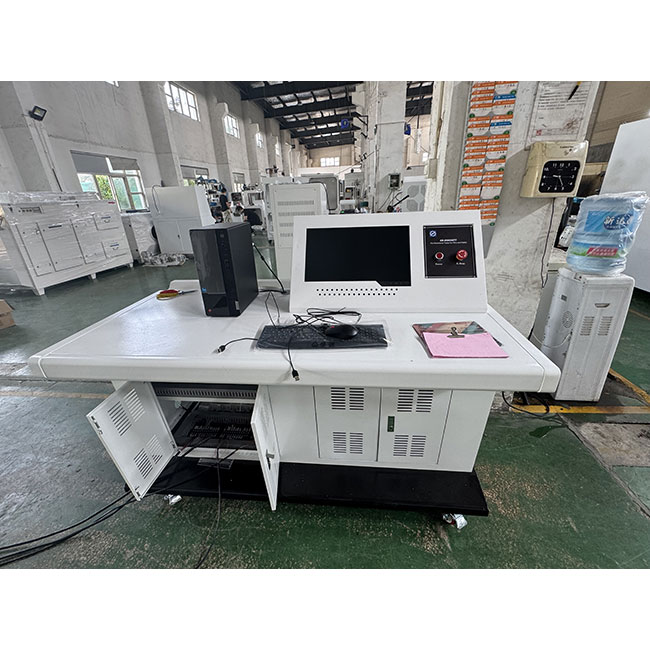

Controlla e monitora la corrente, la tensione e il flusso di gas durante il test e le curve dei risultati del test possono essere emette e stampate. Adatto per cavi isolati minerali con tensioni nominali non superiori a 0,6 a 1 kV, mantenendo l'integrità del circuito per periodi prolungati in condizioni di incendio. È conforme allo standard via cavo resistente al fuoco britannico, BS6387, "Specifica per i requisiti di prestazione per i cavi di conservazione dell'integrità del circuito sotto incendio. "

Standard:

● BS6387-2013
● GB/T19216. (11, 21, 23, 25) -2003;
● GB/T19216. (12, 31) -2008;
● IEC60331— (1, 2, 11, 21, 23, 25): 2018;
● GB/T19666-2019
● EN50200-2006

Caratteristiche tecniche:

I. Test di resistenza al fuoco BS:

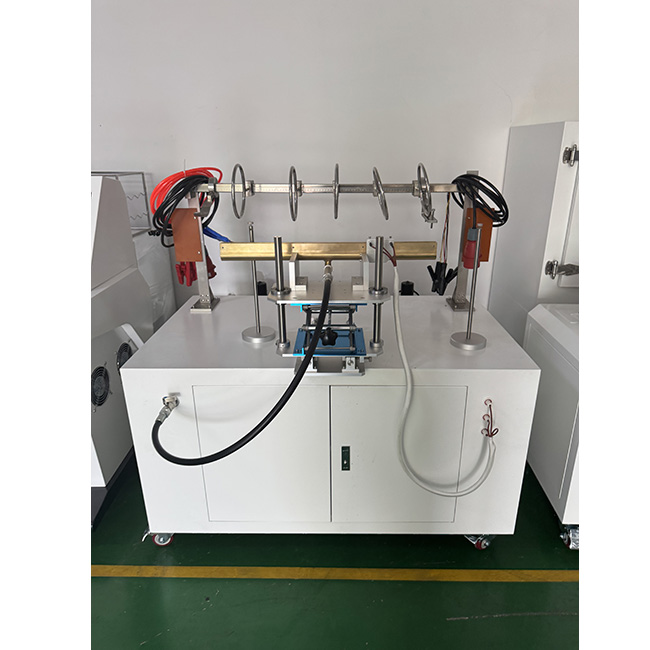

1. Sistema di supporto del cavo: il cavo viene bloccato in orizzontale a un'estremità della guaina del cavo. La sezione centrale del cavo è fissata con due anelli metallici (distanti 300 mm). Gli anelli sono messi a terra sul resto delle parti metalliche del dispositivo. Per cavi non armati con un diametro inferiore a 10 mm o altri cavi che possono sperimentare un movimento significativo durante il test, sono necessari tre anelli aggiuntivi, ciascuno fissato a circa 150 mm dall'anello originale.
2. Apparato di test di continuità: durante il test, la corrente viene passata attraverso tutti i nuclei via cavo. Viene utilizzato un trasformatore con tre fasi connesso a WYE con una capacità sufficiente per mantenere una corrente di perdita massima consentita di 2a alla tensione di prova. All'altra estremità del cavo, un carico è collegato a ciascun nucleo, applicando una corrente di circa 0,25a alla tensione del cavo nominale.
3. Fonte di calore: un bruciatore conforme all'AGF-1857b, con una lunghezza dell'ugello di 610 mm.
4. Misurazione della temperatura: un termometro corazzato di 1,5 mm di diametro viene posizionato vicino all'ingresso dell'aria, parallela al bruciatore e 75 mm sopra di esso.
5. Test di temperatura della fiamma: 950 ± 40 ° C.
6. Esemplare di prova: il campione è una sezione del prodotto finito, lungo almeno 1200 mm, con 100 mm di guaina e copertura rimosso su ciascuna estremità. I conduttori ad entrambe le estremità del cavo devono essere collegati in conformità con le specifiche elettriche.
7. Tensione di prova: regolabile da 100 a 1000 V.
8. Corrente di prova: regolabile da 100 a 260 mA.

Ii. Test di vibrazione meccanica e resistenza al fuoco BS:

1. Parete e installazione: la parete è costruita in materiale resistente al calore e di fiamma ed è fissato a due travi in ​​acciaio orizzontale, una nella parte superiore e l'altra nella parte inferiore della lastra. La lastra è lunga circa 900 mm, larga 300 mm e di spessore 9 mm. Il peso totale della parete (frame di supporto della lastra più) è di 10 ± 0,5 kg. Ogni raggio di acciaio è un tubo in acciaio quadrato da 25 mm lungo circa 1 m. Se è necessario il materiale di riempimento, dovrebbe essere posizionato all'interno del raggio. Il raggio superiore deve essere fissato alla lastra in modo che la sua superficie superiore sia a filo con il bordo superiore della lastra. Ogni raggio e il bordo esterno della lastra hanno un foro orizzontale, la cui posizione precisa è determinata dai cuscinetti di supporto specifici e dai requisiti del telaio di supporto. La parete è legata al telaio con quattro boccole di gomma, circa 32 mm di diametro e 20 mm di spessore.
2. Fonte di calore: un bruciatore che è conforme all'AGF-1857B con una lunghezza dell'ugello di 500 mm.
3. Misurazione della temperatura: un termometro corazzato di 1,5 mm di diametro viene inserito attraverso la parete, da 8 a 10 mm dalla parete. La temperatura viene misurata usando la seguente procedura: un termometro è collegato a un'estremità di un'asta di acciaio dolce (diametro 3 mm ± 5% e lunghezza 300 mm) in modo che possa misurare la temperatura dell'asta. L'asta è tenuta vicino alla fiamma, mantenendo una distanza da 40 a 50 mm. A una temperatura di fiamma di 950 ° C, l'asta raggiunge i 400 ° C in 10-20 secondi. A una temperatura di fiamma di 650 ° C, l'asta raggiunge i 400 ° C in 20-40 secondi.
4. Test di temperatura della fiamma: 950 ± 40 ° C. 5. Dispositivo di vibrazione: è costituito da un'asta di acciaio dolce (diametro di 25 mm ± 5%, lunghezza 600 mm ± 5%). La sezione longitudinale dell'asta è parallela al muro e 200 mm sopra la parte superiore del muro. Un asse si divide l'asta in due sezioni, 200 mm e 400 mm, con la sezione più lunga che rivolge il muro. L'asta viene lasciata cadere da una posizione parallela al centro della parete a una temperatura di 60 ° C, ogni 30 ± 2 secondi.
6. Tensione di prova: regolabile da 100 a 1000 V.
7. Test Corrente: regolabile da 100 a 260 mA.

Iii. Test di resistenza all'acqua e al fuoco BS:

1. Fonte di calore: bruciatore conforme all'AGF-1857b, con una lunghezza dell'ugello di 500 mm;
2. Misurazione della temperatura: un termometro corazzato di 1,5 mm di diametro viene posizionato sulla parte inferiore del cavo;
3. Test Flame Temperature: 650 ± 40 ° C;
4. Spray per l'acqua: un ugello è montato su un supporto di prova, direttamente al centro del bruciatore. Viene applicata una pressione dell'acqua da 250 kPa a 350kpa, spruzzando da 0,25 a 0,30 litri per metro quadrato di acqua vicino al campione. Questa velocità viene misurata utilizzando un vassoio profondo posizionato centralmente con il suo asse lungo parallelo all'asse del cavo. Il vassoio è largo circa 100 mm e lungo 400 mm.
5. Esemplari: i campioni più grandi di 1500 mm sono prelevati da prodotti finiti e sottoposti a un test di piega a temperatura ambiente. 100 mm di guaina e copertura vengono rimossi da ciascuna estremità. I conduttori ad entrambe le estremità del cavo devono essere adeguatamente trattati in conformità con la connessione elettrica e le raccomandazioni del produttore.
6. Tensione di prova: regolabile da 100 a 1000 V.
7. Test Corrente: regolabile da 100 a 260 mA.

IV. BS8491-2008 Test di vibrazione meccanica, incendio e resistenza all'acqua (uguali a GB/T19666-2019 Appendice B: Metodo del test del getto d'acqua):

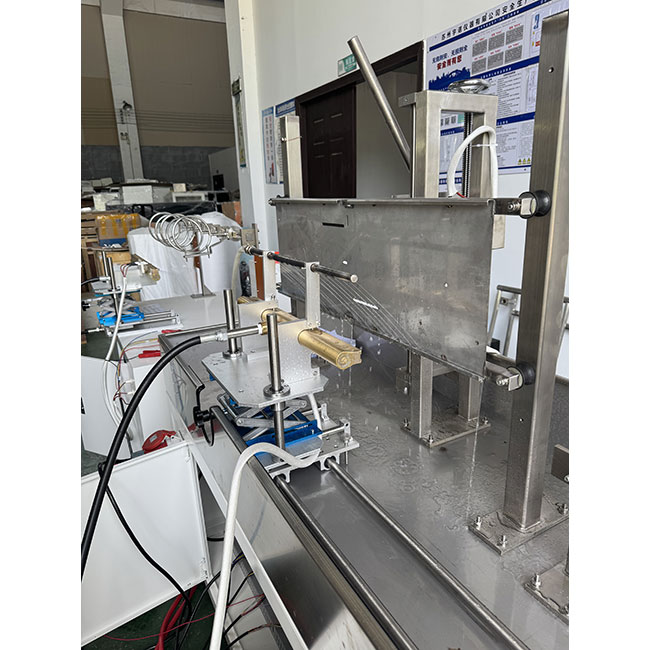

1. Scala di prova: la scala del test di impatto è costituita da un telaio in acciaio con due membri in acciaio verticale centrale che può essere regolato a sinistra e a destra per ospitare cavi di dimensioni varie. La scala di prova è lunga 1200 ± 100 mm e alta 600 ± 50 mm, con una massa totale di 18 ± 1 kg.
2. Fonte di calore: un bruciatore che è conforme all'AGF-1857B, con una lunghezza dell'ugello di 500 mm, utilizzato con la torcia di prova di vibrazione meccanica e resistenza al fuoco BS.
3. Misurazione della temperatura: fissare un pannello di prova resistente al calore isolato (10 ± 2 mm x 300 ± 50 mm x 900 ± 100 mm) a una scala di prova. Due termocoppie di diametro da 1,5 mm sono montate orizzontalmente sulla scala, con le loro linee centrali 100 ± 10 mm sopra la parte inferiore del pannello di prova e le loro punte 20 ± 1 mm davanti al pannello. Posizionare il centro dell'ugello della torcia 50 ± 10 mm sotto e 100 ± 10 mm davanti alle due termocoppie. Dopo aver acceso la torcia, regolare la portata del gas e registrare la temperatura ogni 30 secondi per 10 minuti. La temperatura media calcolata deve essere compresa tra 830 ° C e 870 ° C. Se la temperatura non soddisfa lo standard, regolare la portata del gas e la posizione della torcia all'interno della tolleranza standard e rivernificare. 4. Dispositivo di vibrazione: è costituito da un'asta di acciaio (diametro di 25 mm ± 0,1 mm, lunghezza di 600 mm ± 5 mm). La sezione longitudinale dell'asta è parallela al muro e 200 mm sopra la parte superiore del muro. Un asse si divide l'asta in due sezioni, 200 mm e 400 mm, con la sezione più lunga che rivolge il muro. L'asta viene lasciata cadere da una posizione parallela al centro della parete a 60 ° C, a 30 ± 2 secondi.
5. Ugello: dovrebbe essere utilizzato un ugello con una presa da 6,3 mm che è conforme a BS EN60529014-1992. La linea centrale degli ugelli dovrebbe avere un angolo di 45 ± 5 gradi rispetto alla verticale, con l'ugello situato a 500 ± 25 mm dal punto di impatto del campione. Il misuratore di flusso deve essere regolato per mantenere una portata dell'acqua di 12,5 litri/min.
6. Tensione di prova: regolabile da 100 a 1000 V.
7. Test Corrente: regolabile da 100 a 260 mA.

V. EN50200-2006 Test di spruzzo dell'acqua per piccoli cavi non protetti in rotte di emergenza (uguale a GB/T19666-2019 Appendice A: Metodo del test di spruzzo dell'acqua)

1. Muro e installazione: la parete è costruita in materiale resistente al calore e di fiamma ed è fissata a due raggi in acciaio orizzontale, uno nella parte superiore e l'altro nella parte inferiore della lastra. La lastra è lunga circa 900 mm, larga 300 mm e spessa 9 mm. Il peso totale della parete (frame di supporto della lastra più) è di 10 ± 0,5 kg. Ogni raggio di acciaio è un tubo in acciaio quadrato di 25 mm lungo circa 1 m. Se è necessario il materiale di riempimento, dovrebbe essere posizionato all'interno del raggio. Il raggio superiore deve essere fissato alla lastra in modo che la sua superficie superiore sia a filo con il bordo superiore della lastra. Ogni raggio e il bordo esterno della lastra hanno un foro orizzontale, la cui posizione precisa è determinata dai cuscinetti di supporto specifici e dai requisiti del telaio di supporto. La parete è legata al telaio con quattro boccole di gomma di circa 32 mm di diametro e 20 mm di spessore.

2. Fonte di calore: bruciatore conforme all'AGF-1857b, con una lunghezza dell'ugello di 500 mm.
3. Misurazione della temperatura: un termometro corazzato di diametro di 1,5 mm viene inserito attraverso la parete, con il termometro posizionato da 8 a 10 mm dalla parete. La temperatura viene misurata usando la seguente procedura: collegare un termometro a un'estremità di un'asta di acciaio dolce (diametro 3 mm ± 5%, lunghe 300 mm) in modo che possa misurare la temperatura dell'asta. Tenere l'asta vicino alla fiamma, mantenendo una distanza da 40 a 50 mm. A una temperatura di fiamma di 950 ° C, l'asta raggiunge i 400 ° C in 10-20 secondi. A una temperatura di fiamma di 650 ° C, l'asta raggiunge i 400 ° C in 20-40 secondi.
4. Test di temperatura della fiamma: 950 ± 40 ° C.
5. Apparato di vibrazione: è costituito da un'asta di acciaio dolce (diametro 25 mm ± 5%, lunghezza 600 mm ± 5%). La sezione longitudinale dell'asta è parallela al muro, 200 mm sopra la parte superiore del muro. Un asse lo divide in due sezioni, 200 mm e 400 mm, con la sezione più lunga che si rivolge al muro. L'asta viene lasciata cadere da una posizione parallela al centro della parete a un intervallo di 30 ± 2 secondi da 60 ° C.
6. Ugello: realizzato in un tubo in acciaio inossidabile con un diametro esterno di 16 mm e uno spessore della parete di 1 mm. Il tubo ha 17 fori circolari da 0,85 mm a una distanza di 30 mm. L'ugello spruzza acqua sul campione ad una portata di 0,8 ± 0,05 L/min.
7. Tensione di prova: regolabile da 100 a 1000 V.
8. Corrente di prova: regolabile da 100 a 260 mA.

Specifiche:

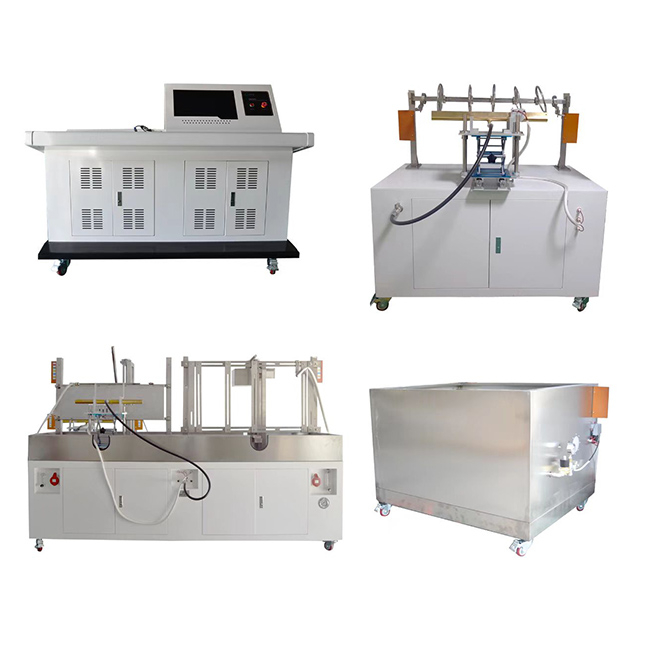

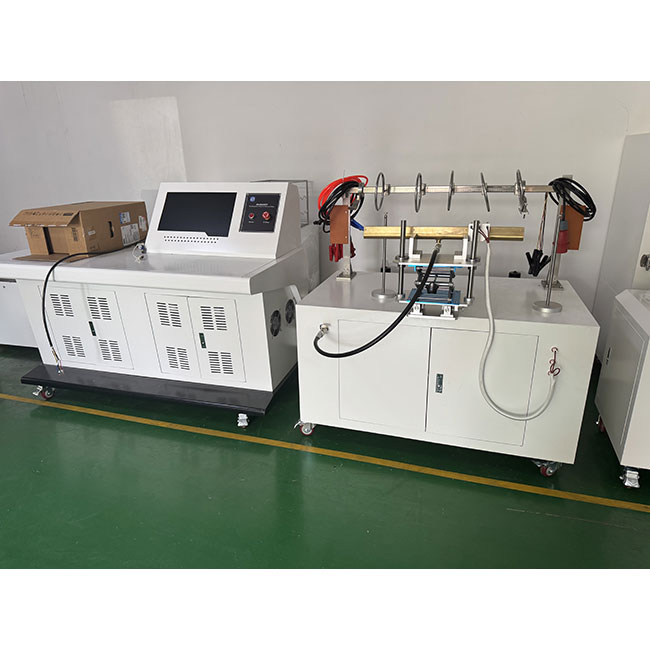

● Dimensioni dell'armadio di prova: 1500 mm (w) × 850mm (d) × 1600 mm (h);
● Dimensioni della console di controllo: 1500 mm (w) × 900 mm (d) × 1300 mm (h);

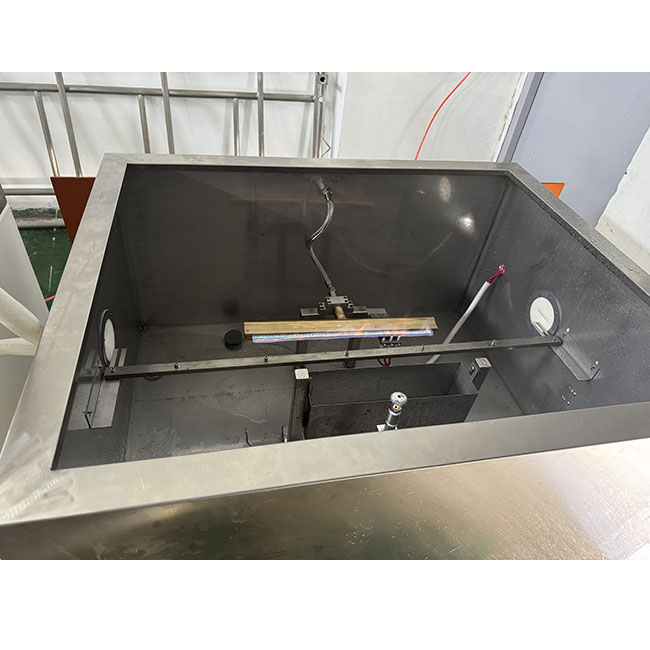

● Dimensioni del serbatoio dell'acqua: 1500 mm × 1200 mm × 900 mm;
● Camera di prova: (fornito dal cliente);
● Fonte del gas: propano, aria (fornito dal cliente);
● Alimentazione: trifase, cinque fili, AC 380 V, 50/60Hz, 30A.
