VW-1 Tester di fiamma verticale orizzontale per fili e cavi

VW-1 Tester di fiamma verticale orizzontale per fili e cavi

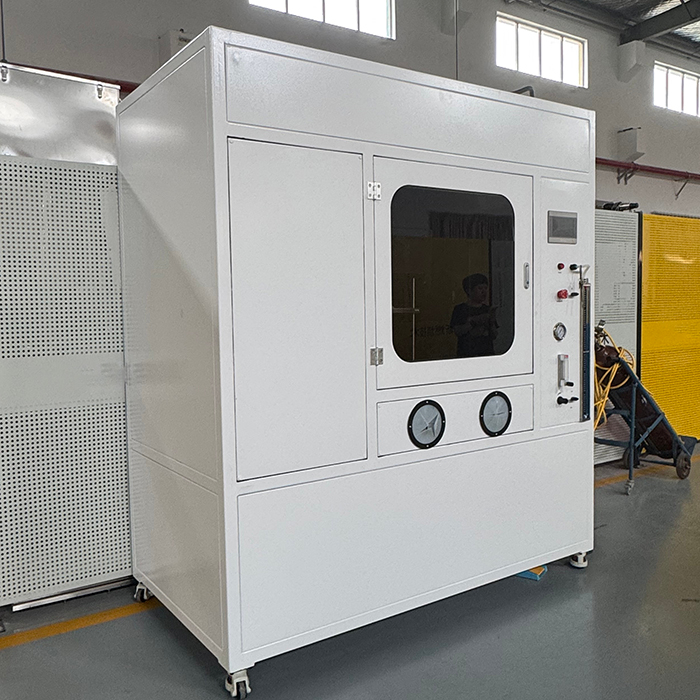

Il tester di fiamma verticale orizzontale VW-1 per fili e cavi è un'attrezzatura di test professionale progettata e prodotta secondo gli standard di test delle prestazioni del ritardo del filo tradizionale e del cavo (in particolare il metodo di test VW-1 nello standard UL 1581). L'apparecchiatura viene utilizzata principalmente per valutare le prestazioni ritardanti della fiamma a combustione verticale di materiali da guaina isolanti come fili, cavi, cavi in ​​fibra ottica e loro prodotti finiti quando esposti a fiamme specifiche in condizioni specifiche. È uno strumento chiave indispensabile per il controllo di qualità, lo sviluppo del prodotto e la certificazione di sicurezza nel settore del filo e dei cavi.

Funzioni di base e scopi di test:

• Valutazione delle prestazioni ritardanti di fiamma: simulare la situazione in cui i fili e i cavi incontrano fiamme aperte esterne in uno stato di installazione verticale e valuta la loro capacità di prevenire la diffusione della fiamma, la capacità di auto-estinguimento e se la combustione dei materiali gocciolanti accentua il cotone sottostante.

• Conformità agli standard chiave: soddisfa principalmente i requisiti della sezione 1080 dello standard UL 1581 (test di fiamma del campione verticale VW-1). Allo stesso tempo, può anche essere compatibile o fare riferimento alle disposizioni dei test di combustione verticale in altri standard pertinenti (come IEC 60332-1, CSA C22.2 n. 0.3, GB/T 18380.12, ecc.).

• Determinazione del grado VW-1: questo test è la base fondamentale per determinare se i cavi e i cavi soddisfano il rigoroso grado di ritardante della fiamma VW-1 (Vertical Wire Flame) nella certificazione UL. Il superamento di questo test è una condizione necessaria per ottenere la certificazione UL VW-1.

Parametro tecnico:

1. C'è un potente dispositivo di ventilazione e scarico del fumo nella parte superiore. Quando il test è stato completato, viene aperto contemporaneamente al sistema di alimentazione dell'aria per scaricare il gas di scarico all'aperto. Durante il test, il sistema è stato chiuso.

2. C'è una porta di alimentazione dell'aria sul retro della scatola. Quando il test viene completato, quando viene aperto il sistema di scarico, l'aria verrà fornita nella scatola. Durante il test, questa chiusura deve essere chiusa.

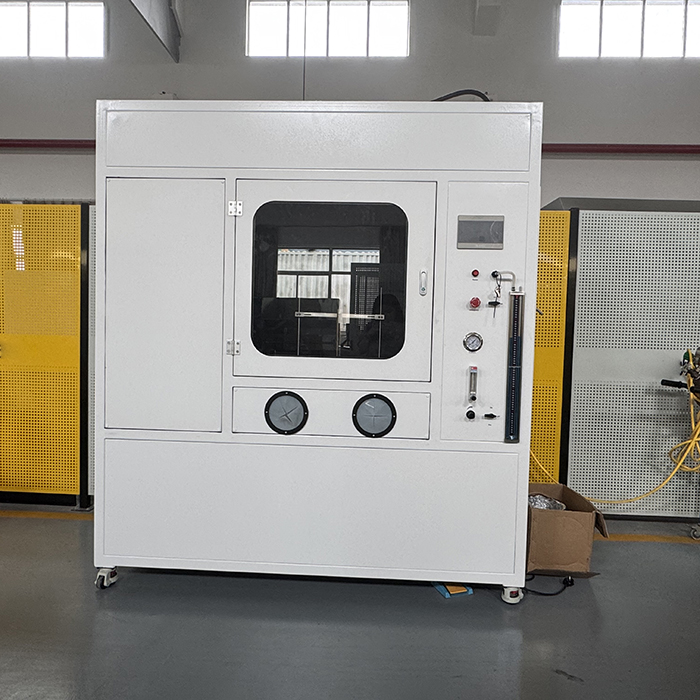

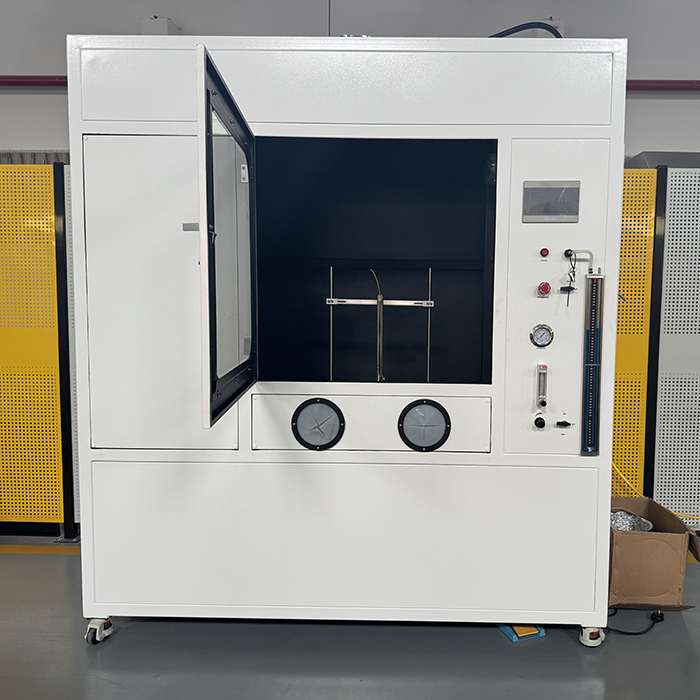

3. C'è una finestra di osservazione in vetro tempestiva sulla parte anteriore della scatola che può essere sigillata durante il test per facilitare l'osservazione della situazione del test.

4. C'è un foro di operazione sotto la finestra di osservazione del vetro. Questo foro è dotato di guanti sigillati e l'operatore utilizza guanti sigillati per funzionare.

5. Specifiche del volume della casella di prova: dimensione complessiva 2,1m (lunghezza) * 1,2 m (larghezza) * 1,8 m (altezza), cassetta di controllo dimensione 0,45 m (lunghezza) * 0,35 m (larghezza) * 1m (altezza), volume netto: 4,38 m3.

Sistema di misurazione della temperatura:

1. Sensore termico (condotto di rame e termocoppia): la struttura del condotto dovrebbe essere rame elettrolitico con conducibilità estremamente elevata. La lunghezza è di 19,14 ± 0,02 mm.

2. Termocoppia blindata di tipo K, dotato di tubo in acciaio inossidabile da 0,5 mm di diametro come giacca esterna.

3. Il termometro per il display digitale corrisponde alla termocoppia di tipo K importata. La lettura è maggiore di 1000 ° C.

4. L'intero sistema di test è: tipo mobile, viene inserito nella casella di prova per la misurazione della temperatura.

5. Dotato di cronometro elettronico: accurato a 0,1S (standby durante la calibrazione della misurazione della temperatura).
