GD-31113

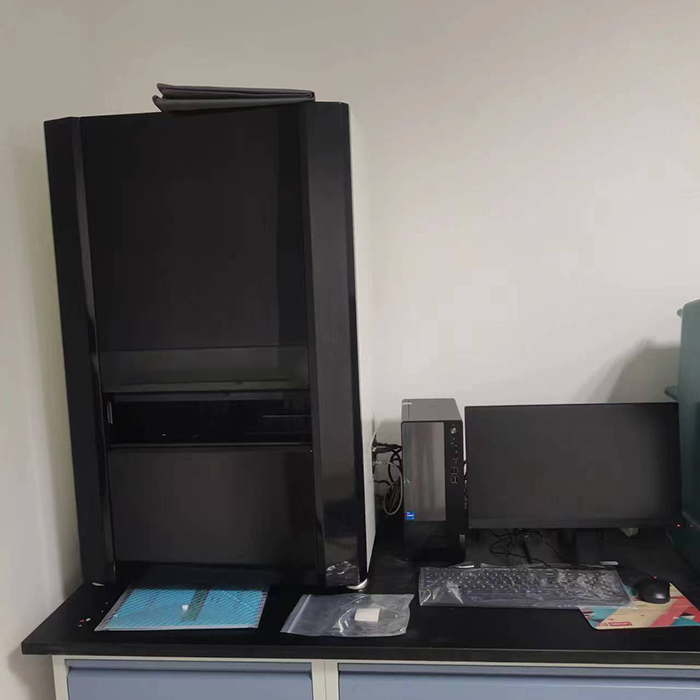

Filo e cavo integratore completamente intelligente del proiettore tester di spessore
Il proiettore completamente intelligente è sviluppato in base ai requisiti di misurazione delle dimensioni della sezione trasversale del cavo di varie strutture negli standard GB/T2951.11-2008 e IEC60811-1-2001. Facendo affidamento sull'acquisizione delle immagini e sulla tecnologia di elaborazione delle immagini, il prodotto raggiunge una misurazione rapida e accurata. Lo strumento integra telecamere industriali da 5-20 milioni di pixel, obiettivi telecentrici, software di algoritmo di supporto e fonti di luce rossa piatta e può misurare il diametro interno, il diametro esterno, lo spessore minimo/massimo/medio, l'eccentricità e altri dati di vari tipi di isolamento e sezioni trasversali della guaina.
Per garantire l'accuratezza dell'acquisizione delle immagini e la ripetibilità della misurazione, questo strumento utilizza 3 serie di obiettivi industriali per aiutare questo prodotto a raggiungere un'accuratezza di indicazione di misurazione di 0,01 mm.
Parametri tecnici:
Risoluzione: 1 µm;
Gamma di misurazione: fotocamera 1 1 ~ 12 mm, fotocamera 2 12 ~ 60 mm, fotocamera 3 60 ~ 140 mm;
Punti di misurazione: 1 ~ 12, può essere impostato;
Angolo di copertura del punto di misurazione: può essere impostato;
Configurazione e struttura:
Misurazione lente: 5 ~ 20 milioni di pixel, tre;
L'altezza della posizione dell'obiettivo può essere messa a punto;
Calibrazione dei dati: tre cerchi standard + due piastre di calibrazione multi-circolo corrispondono alla fotocamera e la calibrazione di precisione della fotocamera può essere facilmente completata;
Fonte luminosa: fonte di luce LED SMD ad alta luminosità; Parallelamente alla copertura completa della tabella dei campioni, può misurare i campioni opachi;
Sistema del percorso ottico: sistema di percorso ottico a prova di polvere verticale per ridurre la rifrazione ottica;
Piattaforma campione: piattaforma di vetro temperato ultra-bianco; garantire la trasmittanza della luce e la planarità del campione;
Porta di connessione dati: porta USB esterna;
Interfaccia di rete: interfaccia di rete esterna;
Programma di misurazione: emettere automaticamente i report di test, è possibile impostare le informazioni sui report e i report possono essere utilizzati per l'archiviazione e la stampa;
Programma di database: è possibile gestire i dati di misurazione e convertirli in documenti Excel;
Esistono una varietà di stili di sezione via cavo standard tra cui scegliere;
Il corpo principale è una struttura a scatola per ridurre l'interferenza della sorgente di luce esterna;
Specifiche:
Dimensioni: 650mm × 480mm × 1035mm;
Alimentazione: AC220V, 50Hz.
Filo e cavo integratore completamente intelligente del proiettore tester di spessore
Il proiettore completamente intelligente è sviluppato in base ai requisiti di misurazione delle dimensioni della sezione trasversale del cavo di varie strutture negli standard GB/T2951.11-2008 e IEC60811-1-2001. Facendo affidamento sull'acquisizione delle immagini e sulla tecnologia di elaborazione delle immagini, il prodotto raggiunge una misurazione rapida e accurata. Lo strumento integra telecamere industriali da 5-20 milioni di pixel, obiettivi telecentrici, software di algoritmo di supporto e fonti di luce rossa piatta e può misurare il diametro interno, il diametro esterno, lo spessore minimo/massimo/medio, l'eccentricità e altri dati di vari tipi di isolamento e sezioni trasversali della guaina.
Per garantire l'accuratezza dell'acquisizione delle immagini e la ripetibilità della misurazione, questo strumento utilizza 3 serie di obiettivi industriali per aiutare questo prodotto a raggiungere un'accuratezza di indicazione di misurazione di 0,01 mm.
Parametri tecnici:
Risoluzione: 1 µm;
Gamma di misurazione: fotocamera 1 1 ~ 12 mm, fotocamera 2 12 ~ 60 mm, fotocamera 3 60 ~ 140 mm;
Punti di misurazione: 1 ~ 12, può essere impostato;
Angolo di copertura del punto di misurazione: può essere impostato;
Configurazione e struttura:
Misurazione lente: 5 ~ 20 milioni di pixel, tre;
L'altezza della posizione dell'obiettivo può essere messa a punto;
Calibrazione dei dati: tre cerchi standard + due piastre di calibrazione multi-circolo corrispondono alla fotocamera e la calibrazione di precisione della fotocamera può essere facilmente completata;
Fonte luminosa: fonte di luce LED SMD ad alta luminosità; Parallelamente alla copertura completa della tabella dei campioni, può misurare i campioni opachi;
Sistema del percorso ottico: sistema di percorso ottico a prova di polvere verticale per ridurre la rifrazione ottica;
Piattaforma campione: piattaforma di vetro temperato ultra-bianco; garantire la trasmittanza della luce e la planarità del campione;
Porta di connessione dati: porta USB esterna;
Interfaccia di rete: interfaccia di rete esterna;
Programma di misurazione: emettere automaticamente i report di test, è possibile impostare le informazioni sui report e i report possono essere utilizzati per l'archiviazione e la stampa;
Programma di database: è possibile gestire i dati di misurazione e convertirli in documenti Excel;
Esistono una varietà di stili di sezione via cavo standard tra cui scegliere;
Il corpo principale è una struttura a scatola per ridurre l'interferenza della sorgente di luce esterna;
Specifiche:
Dimensioni: 650mm × 480mm × 1035mm;
Alimentazione: AC220V, 50Hz.
