Camera di densità del fumo ASTM E662, BS 6401

Camera di densità del fumo ASTM E662, BS 6401

Descrizione:

Il principio di lavoro della camera di test di densità di fumo NBS è di calcolare la specifica densità ottica misurando la trasmittanza della luce del fumo (in %) usando il sistema ottico incorporato della camera di prova. La trasmissione minima della luce viene generalmente utilizzata per calcolare la massima densità ottica specifica DS.

La formula è: dsmax = 132log10 (100/tmin).

TMIN è la trasmissione minima della luce durante il test.

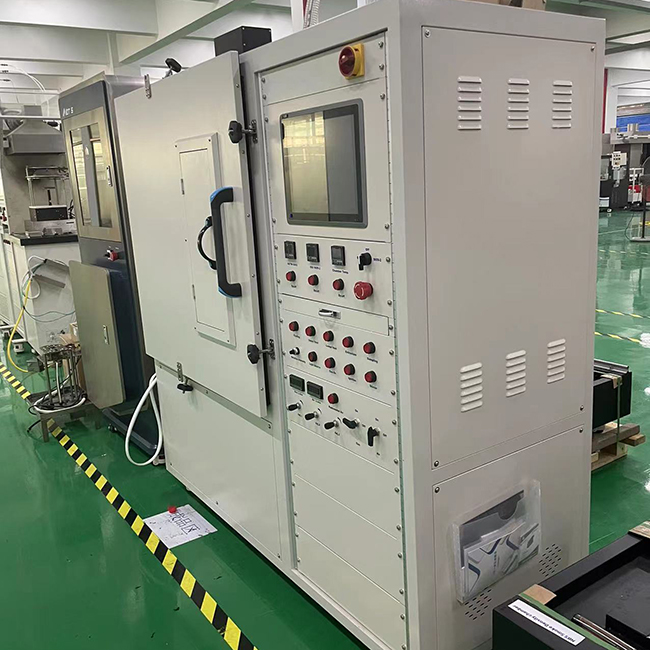

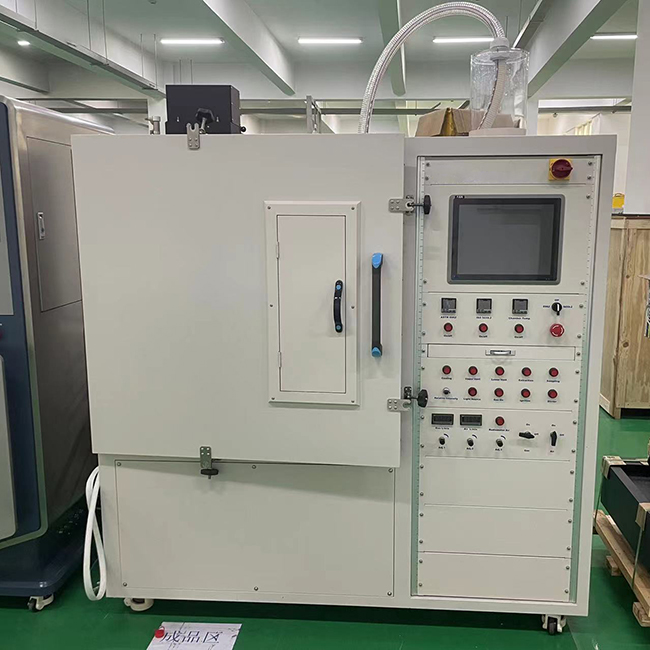

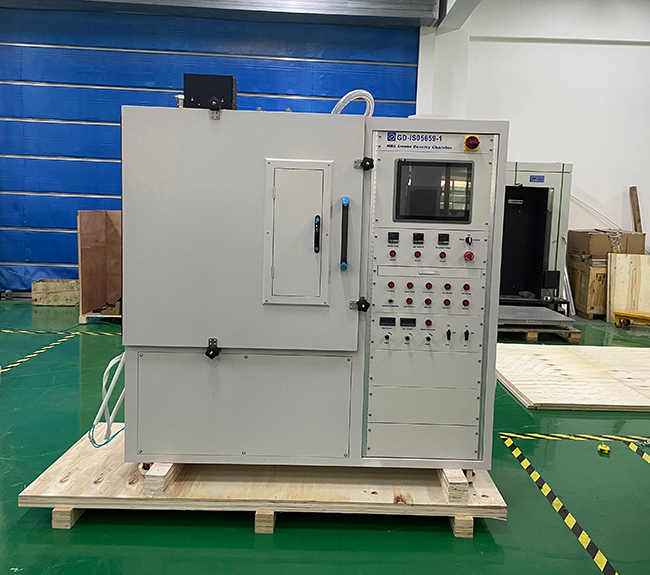

La camera di prova della densità di fumo NBS è costituita dai seguenti componenti:

La camera di prova, con dimensioni interne di 914 mm x 914 mm x 610 mm, ha una buona resistenza alla corrosione.

Sistema di misurazione ottica integrato.

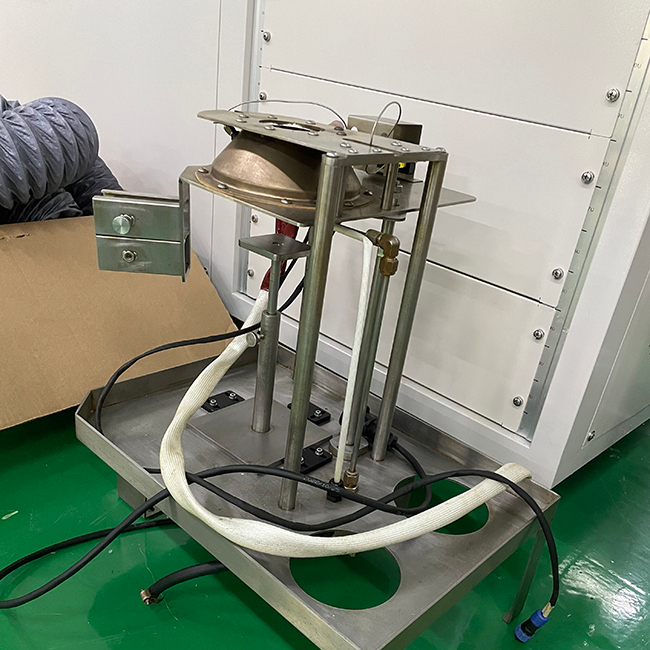

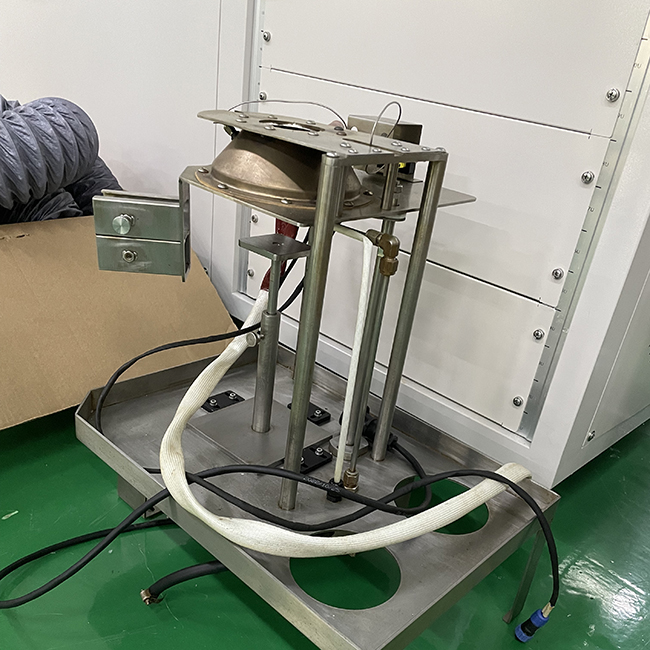

Fonte di calore radiante.

Sistema di acquisizione dei dati.

Software operativo.

Nel test della densità del fumo, il campione è montato in orizzontale/verticale nella camera di prova e la sua superficie superiore è esposta a una fonte di calore radiante di una specifica irradianza (fino a 50 kW/m²). Il fumo generato viene raccolto nella camera di prova e l'attenuazione del raggio di luce che passa attraverso il fumo viene misurata dal sistema di misurazione fotometrica incorporata nella camera di prova. I dati e i risultati vengono raccolti e calcolati dal software.

Funzionalità principale:

• Corpo integrato e rack di analisi 19 "(spazio di risparmio).

• 17 "Tipo di pannello touchscreen PC per l'intero controllo e i test automatici.

• Movimento del tipo di cilindro dell'aria per caricare il campione o aprire automaticamente il verso l'alto/giù  sfiato (altamente resistente all'inquinamento dal test).

• Rivestimento della camera di prova conveniente nella pulizia e nei tochimici resistenti.

• Chiusura progettata per chiudere la porta della camera alla volta.

• Indicazione della velocità di trasmissione e della densità del fumo con una migliore precisione.

• Sistema di preriscaldamento della camera per facilitare il test con maggiore precisione.

• Sistema del pannello di esplosione di sicurezza per proteggere l'utente quando la pressione è notevolmente aumentata durante il test.

• Porta, filtro riscaldato e linea riscaldata per misurare i gas tossici.

• Manometro con un aumento della precisione utilizzando il controller MFC (flusso di massa) e DPT (trasduttore di pressione differenziale) che consente il test di perdita di auto.

• Sistema di raffreddamento ad acqua portatile senza necessità di waterwork e impianti idraulici quando si utilizza il misuratore del flusso di calore (per ISO 5659).

• La cella di carico con aumento della precisione per misurare il tasso di perdita di massa nel test ISO 5659.

• Programma DAQ SB 2005 (Acquisizione dati) per controllare l'uso del PC del pannello touchscreen.

Risultato del test:

• Informazioni di laboratorio

• CI dell'utente

• Condizioni del campione

• Tempo dall'inizio del test, t (s)

• Trasmissione (%) e densità ottica specifica, DS

• DS massimo e tempo al massimo DS

• Correzione ds

• Impostazione dell'intervallo corrente e posizione del filtro

• Massa corrente (g) per ISO 5659

Specifica:
