ISO 834-1 Furnace di prova di resistenza al fuoco orizzontale per componenti di costruzione e materiali da costruzione

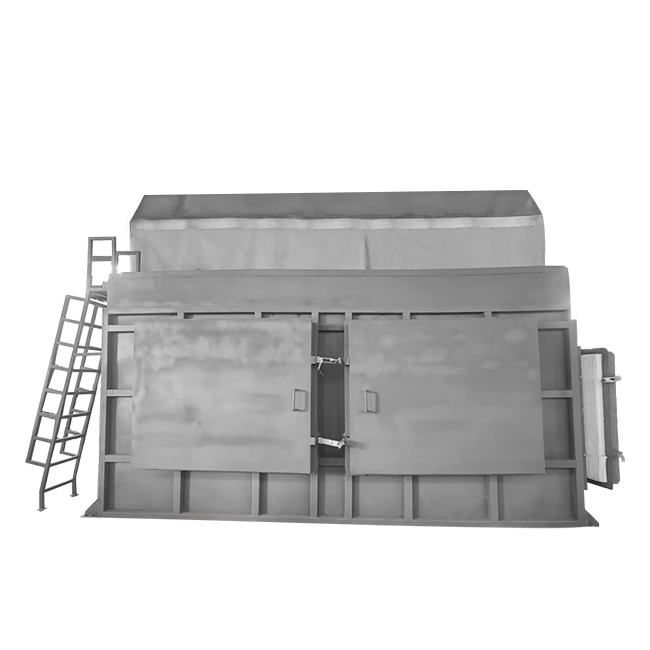

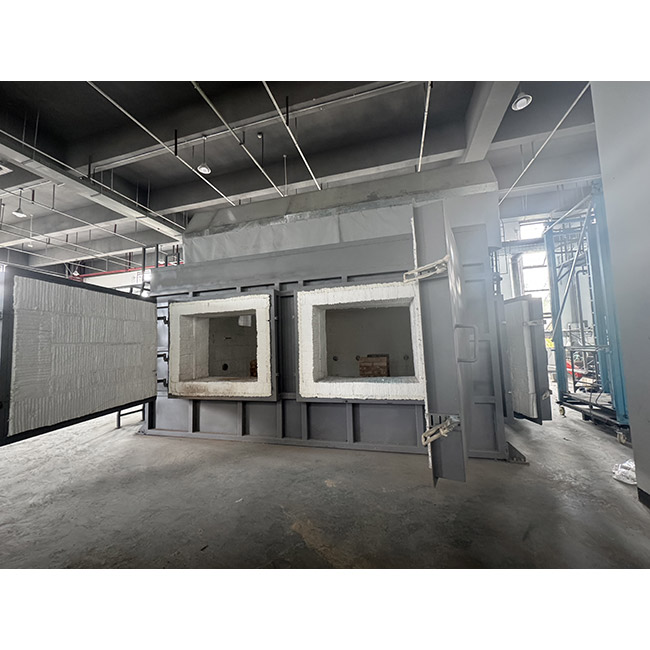

Forno di prova di resistenza al fuoco orizzontale

Prodotto introduttivo

I forni orizzontali sono fondamentali per valutare la resistenza al fuoco dei componenti dell'edificio come pavimenti, tetti, travi e soffitti, garantendo che soddisfino i requisiti di sicurezza in esposizione al fuoco. La serie ISO 834 fornisce un framework per testare questi elementi, con ISO 834-1 Impostazione requisiti generali e parti come ISO 834-5 e ISO 834-6 che specificano le condizioni per elementi di separazione e travi orizzontali. EN 1363-1 e EN 1365-2 sono standard europei che si allineano da vicino con ISO, concentrandosi su pavimenti, tetti e travi, garantendo il rispetto delle normative edilizie dell'UE. BS 476-20, 21 e 22 sono ampiamente utilizzati nel Regno Unito, coprendo sia elementi di carico che non carico come pavimenti e soffitti, offrendo flessibilità per applicazioni specifiche del Regno Unito. UL 263 e UL 1709 sono standard nordamericani, applicati ai pavimenti, ai tetti e alle travi di acciaio protette in condizioni di fuoco standard e rapide, garantendo rispettivamente la conformità a rigorosi codici di costruzione statunitensi. Questi standard sono applicati nelle industrie per certificare i materiali da costruzione per gli edifici, garantendo la sicurezza nelle strutture residenziali, commerciali e industriali testando la capacità di carico, l'integrità e l'isolamento in condizioni di fuoco simulate.

Standard

ISO 834-1: test di resistenza al fuoco-Elementi di costruzione dell'edificio-Parte 1: Requisiti generali per i test di componenti dell'edificio come pareti, pavimenti, tetti, travi, colonne, porte e soffitti in un'esposizione al fuoco standard.
ISO 834-2: Requisiti e raccomandazioni per la misurazione dell'esposizione al forno su campioni di test.
ISO 834-5: requisiti specifici per elementi di separazione orizzontale di carico, come pavimenti e tetti.
ISO 834-6: requisiti specifici per le travi testate in forni orizzontali.
ISO 834-9: requisiti specifici per elementi del soffitto non carico.
ISO 834-10: Requisiti per testare i materiali di protezione antincendio applicati agli elementi di acciaio strutturale.
ISO 834-11: valutazione della protezione antincendio per elementi di acciaio strutturale.
ISO 834-13: Requisiti per testare la protezione antincendio su travi in ​​acciaio con aperture Web.
EN 1363-1: test di resistenza al fuoco-Requisiti generali, ampiamente utilizzati in Europa per testare elementi di costruzione come pavimenti, tetti e travi in ​​condizioni di fuoco standard.
EN 1365-2: test di resistenza al fuoco per elementi di carico-Parte 2: pavimenti e tetti, in particolare per applicazioni orizzontali per il forno.
EN 1365-3: test di resistenza al fuoco per elementi di carico-Parte 3: travi, applicabili alle configurazioni del forno orizzontale.
EN 13381-4: metodi di prova per determinare il contributo della protezione antincendio agli elementi in acciaio, compresi i raggi orizzontali.
EN 13381-9: Metodi di prova per la protezione antincendio applicati a travi in ​​acciaio con aperture Web, utilizzate in forni orizzontali.
BS 476-20: test antincendio sui materiali e le strutture di costruzione-Metodo per la determinazione della resistenza al fuoco degli elementi di costruzione (principi generali), applicabile ai test del forno orizzontale.
BS 476-21: test antincendio sui materiali e le strutture di costruzione-Metodi per la determinazione della resistenza al fuoco degli elementi di carico, inclusi pavimenti, tetti e travi.
BS 476-22: test antincendio su materiali e strutture da costruzione-Metodi per la determinazione della resistenza al fuoco di elementi non caricanti, come i soffitti.
UL 263: Standard per i test antincendio della costruzione di edifici e dei materiali, utilizzati principalmente in Nord America per testare pavimenti, tetti, travi e altri componenti in forni orizzontali.
UL 1709: Standard per i test antincendio a aumento rapido dei materiali di protezione per acciaio strutturale, applicabili ai test del forno orizzontale per elementi di acciaio in intense condizioni di incendio.

Nota: ISO 834-3, 4, 7, 8, 12 e 14 sono meno rilevanti per i forni orizzontali in quanto si concentrano su elementi verticali, colonne o forni a livello più piccolo, ma sono inclusi nella serie ISO per completezza.

Applicazione

Pavimenti

Pavimenti con carico: includere lastre di cemento, lastre di cemento armato e pavimenti compositi (come lastre composite in acciaio-cemento).
Pavimenti senza carico: includere sistemi di pavimenti leggeri, pavimenti in legno o pannelli prefabbricati.
COPERNI PIANO: includono tappeti e materiali di finitura del pavimento (testati in combinazione con il sistema del pavimento).
Standard applicabili: ISO 834-5, EN 1365-2, BS 476-21 e UL 263.

Tetti

Tetti con carico: includere tetti in cemento, tetti in acciaio e sistemi di tetti compositi.
Tetti non carichi: includere pannelli del tetto leggero e materiali di copertura del tetto.
Componenti del tetto: includono strati impermeabilizzanti, strati di isolamento e decking del tetto (testato in combinazione con il sistema del tetto).
Standard applicabili: ISO 834-5, EN 1365-2, BS 476-21 e UL 263.

Raggi

Travi con carico: questi includono travi di acciaio, travi di cemento, travi di legno e travi composite (come travi composite in acciaio con coccestruzzo).
Travi protette dal fuoco: includono travi di acciaio rivestite con vernice antincendio o racchiuso in materiali antincendio.
Travi perforate: questi includono raggi con fori aperti, che sono testati per le prestazioni di protezione antincendio.
Standard applicabili: ISO 834-6, ISO 834-10, ISO 834-13, EN 1365-3, EN 13381-4, EN 13381-9, BS 476-21, UL 263 e UL 1709.

Soffitti

Soffitti non carichi: questi includono sistemi di soffitto sospeso e pannelli decorativi del soffitto.
Soffitti al fuoco: si tratta di soffitti utilizzati per separare gli spazi o proteggere le strutture aeree (come soffitti della scheda di gesso e soffitti della scheda di lana minerale).
Componenti del soffitto: questi includono telai del soffitto, pannelli del soffitto e materiali di isolamento. Standard applicabili: ISO 834-9, BS 476-22, EN 1365-2 (parzialmente applicabile), UL 263.

Installazioni di servizio

Ductwork di ventilazione: testare la sua integrità e le prestazioni dell'isolamento termico in condizioni di incendio.
Sistemi di tubi: come condotti antincendio e condotti via cavo.
Standard applicabili: ISO 834-1 (Requisiti generali), EN 1363-1, BS 476-20.

Altri componenti

Componenti di separazione orizzontale: come sistemi di separazione antincendio orizzontale tra pavimenti e tetti.
Materiali di protezione antincendio: come rivestimenti ritardanti di incendio a spruzzo e pannelli antincendio utilizzati per proteggere le travi di acciaio o i sistemi del pavimento.
Strutture composite: come strutture composite in acciaio-conmumo e pannelli sandwich leggeri.
Standard applicabili: ISO 834-10, ISO 834-11, EN 13381-4, UL 1709.

Specifiche:

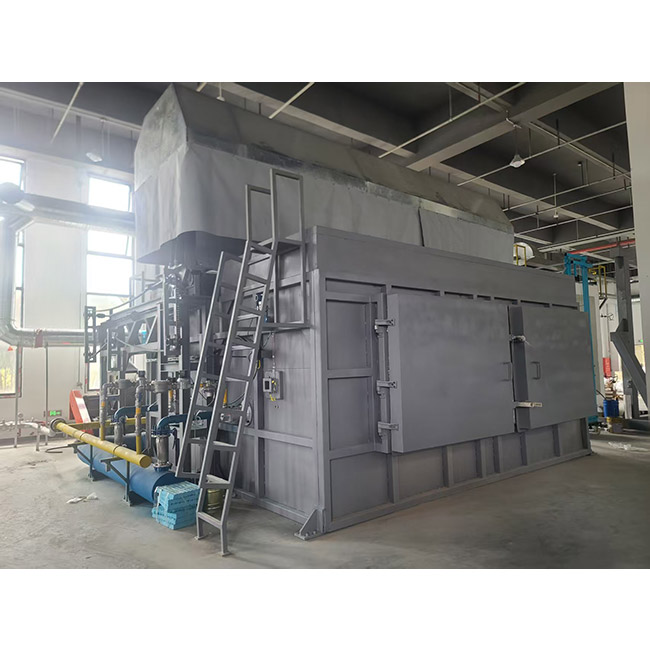

Tipo di forno: fornitura di prova con carico orizzontale (50T);
Dimensioni del forno: l4.5m x w4.0m x d2.0m;

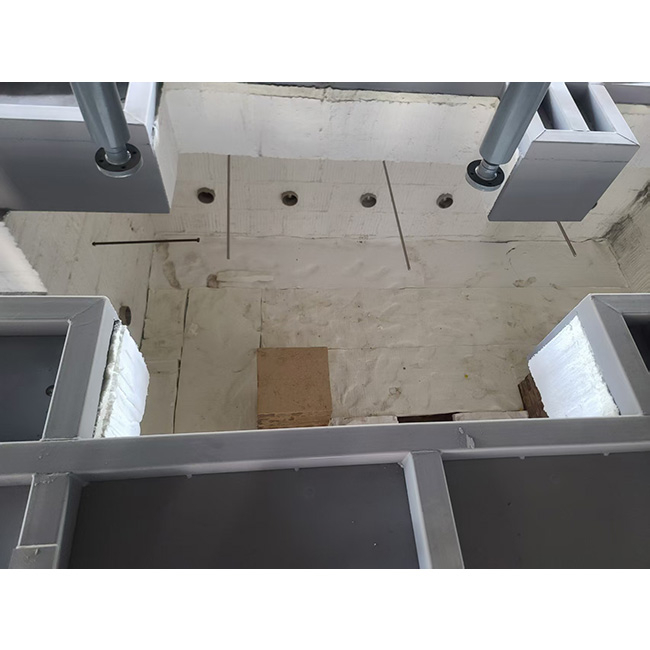

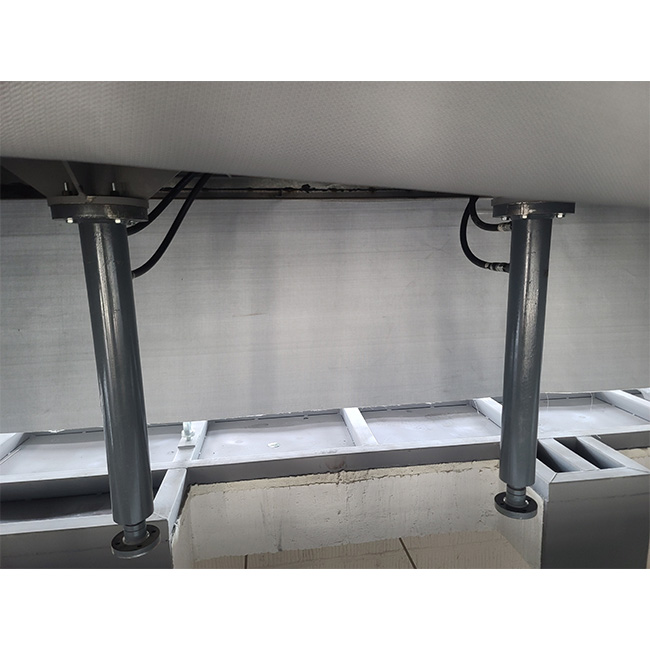

Numero di punti di caricamento: 4 punti;
Caricamento della forza e metodo di controllo: 8T a punto singolo; Carico lineare della valvola di sicurezza proporzionale, carico costante continuo <1,5%;
Tipo di carburante:
Valore calorifico del carburante: gas petrolifero liquefatto (GPL) o gas naturale 22.000 kcal/m³;
Pressione del carburante: 0,03-0,07 MPa;
Temperatura del gas di scarico: <400 ° C (con aria fredda);
Aumento della temperatura della parete del forno: <50 ° C ± 1 ° C sopra la temperatura ambiente (esclusi i bruciatori e le aree intorno alla finestra di osservazione);
Isolamento: lana refrattaria per la parte superiore e le pareti; Mattoni refrattari per il fondo;
Numero di bruciatori: 10 set;
Termocoppie: 20 per la camera del forno; 1 per la calibrazione; 32 per la temperatura del backplate;
Potenza a combustione: 4500 kW;
Consumo di gas: pieno carico: 167 kg/h; Effettivo: 96 kg/h
Controllo della combustione: 1:25 COMBUSTION LINEAR
Deformazione massima: ≤ L0/30
Acquisizione ed elaborazione dei dati: controller logico programmabile (PLC), scheda di acquisizione della temperatura ad alta precisione, ± 0,1 ° C

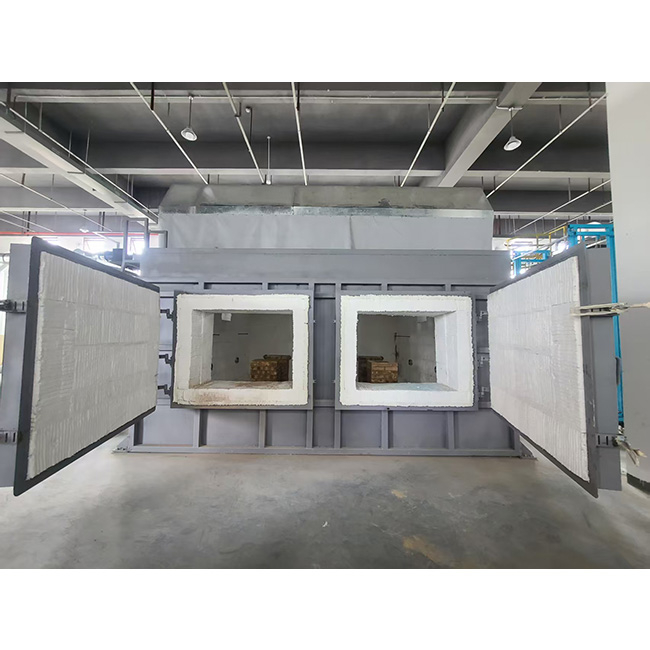

Test della pipeline: può testare contemporaneamente le condutture A e B
