GD-ISO5660
Gold

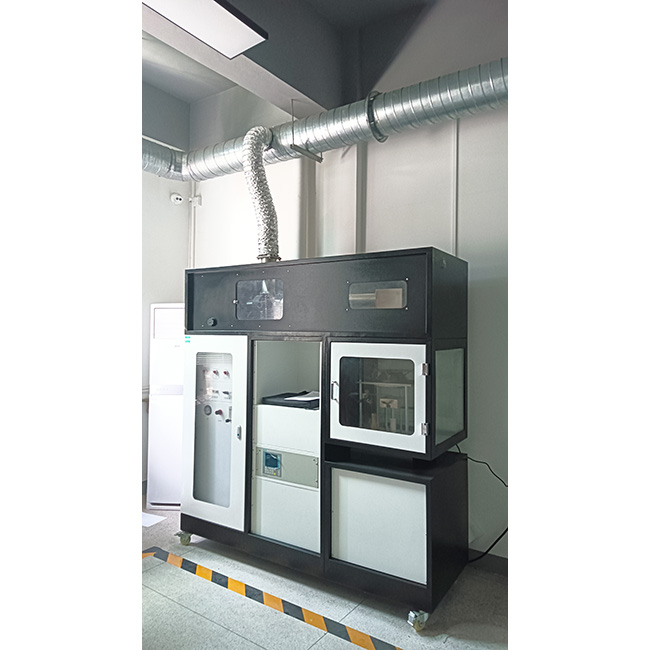

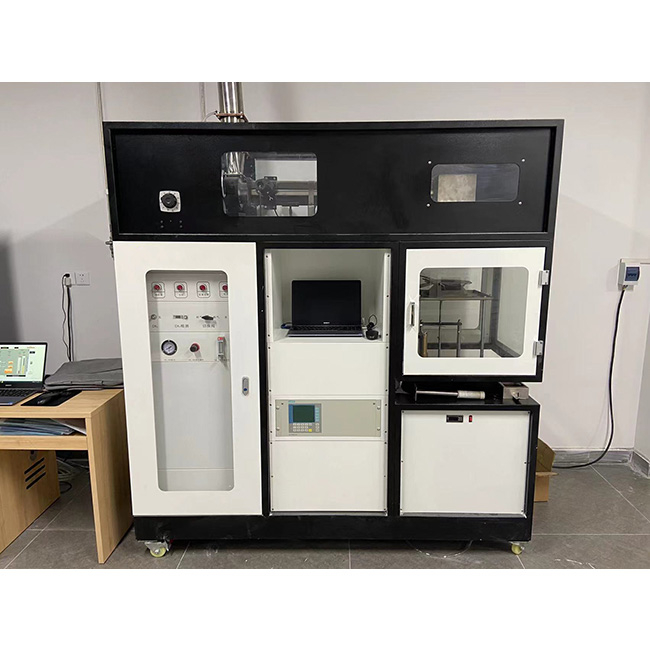

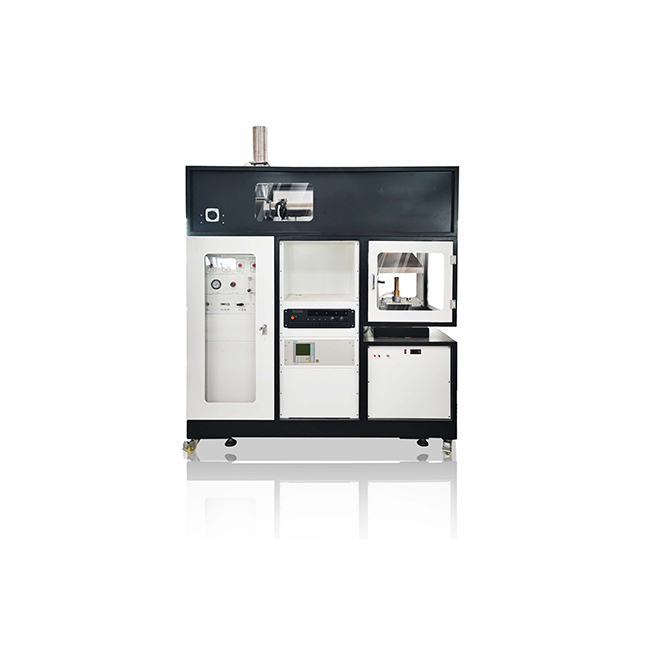

Calorimetro cono ISO 5660
Prodotto introduttivo
Il calorimetro del cono è un'attrezzatura avanzata di test antincendio sviluppata secondo lo standard internazionale ISO 5660, che viene utilizzato per valutare le caratteristiche di combustione dei materiali nel fuoco. Simula diversi livelli di radiazione termica (25 ~ 75 kW/m²) per misurare accuratamente il tasso di rilascio del calore (HRR), il tasso di generazione di fumo, il tasso di perdita di massa e le emissioni di gas tossici (come CO, CO2) del materiale. Gli oggetti di prova includono materiali da costruzione, interni di transito ferroviario, materiali aerospaziali, mazzi di navi, tessuti, fili e cavi, ecc. E sono ampiamente utilizzati in costruzione, trasporto, mobili e altri campi. Lo strumento è dotato di un riscaldatore di cono, sistema di accensione automatica, analizzatore di gas e sensore di pesatura ad alta precisione per garantire che i risultati dei test siano accurati e affidabili, in linea con standard internazionali come ISO 5660-1: 2015 ed è uno strumento importante per la ricerca sulle prestazioni dell'incendio e la certificazione del prodotto.
Standard
ISO 5660-1: 2015
Titolo: Test da reazione a fuoco-Rilascio di calore, produzione di fumo e tasso di perdita di massa-Parte 1: velocità di rilascio del calore (metodo del calorimetro del cono) e tasso di produzione di fumo (misurazione dinamica)
Contenuto: questa parte specifica il metodo di prova per misurare il tasso di rilascio del calore, il tasso di produzione di fumo e il tasso di perdita di massa dei materiali a un livello di radiazione termica specifica usando un calorimetro del cono. Il test si basa sul principio di consumo di ossigeno (circa 13,1 mj/kg di energia viene rilasciata per ogni kg di ossigeno bruciato).
AGGIORNAMENTO: rispetto alla versione del 2002, la versione 2015 aggiunge la misurazione del fumo (compresi i requisiti per gli analizzatori di CO e CO2), metodi per gestire campioni speciali (come materiali troppo arricciati, fusi o meno di 6 mm) e disposizioni differenziate per la calibrazione dello strumento.
Prova il contenuto del prodotto
Il test del calorimetro del cono ISO 5660 è applicabile a una varietà di materiali e prodotti. Viene utilizzato principalmente per valutare il loro comportamento di combustione nel fuoco ed è ampiamente utilizzato in costruzione, transito ferroviario, aviazione, navi, mobili, tessuti e altri campi. L'ambito dei prodotti testati include ma non è limitato alle seguenti categorie:
Materiali da costruzione
Legno: legno massiccio, compensato, fibra di bordo, ecc.
Plastiche: PVC, poliuretano, polietilene, ecc.
Compositi: plastica rinforzata in fibra di vetro, pannelli sandwich, ecc.
Rivestimenti e materiali per il trattamento della superficie: rivestimenti ritardanti di fuoco, rivestimenti decorativi.
Materiali isolanti: plastica in schiuma, lana minerale, lana di vetro, ecc.
Pannelli a parete e materiali per pavimenti: tappeti, cuoio per pavimenti, pavimenti in laminato, ecc.
Requisiti: la superficie del campione deve essere piatta, la dimensione è generalmente di 100 mm × 100 mm e lo spessore è inferiore a 50 mm; Se lo spessore è inferiore a 6 mm, il substrato effettivo deve essere attaccato per ottenere uno spessore di 6 mm. Un test completo richiede 12 campioni, che sono testati a diversi livelli di radiazione (25, 35, 50, 75 kW/m²), con 3 campioni per livello.
Materiali di transito ferroviario
Materiali interni: sedili, pavimenti, pannelli a parete, soffitti, ecc.
Fili e cavi: strato di isolamento, materiali per guaina.
Standard di applicazione: come EN 45545-2 (standard di protezione antincendio di transito dell'UE), utilizzando il valore Marhe per valutare le prestazioni dell'incendio.
Materiali aerospaziali
Interiori per aeromobili: tessuti per sedili, divisioni, materiali per paratia, ecc.
Standard: soddisfare i requisiti FAA (Federal Aviation Administration) o AITM (Airbus), spesso utilizzati in combinazione con ASTM E1354.
Materiali della nave
Materiali di mazzo e cabina: soddisfa gli standard correlati IMO (International Maritime Organization).
Tessuti e mobili
Tessili: tende, tappeti, materiali decorativi in tessuto, ecc.
Offritti di mobili: schiuma, fibra di riempimento, ecc.
Standard: come GB/T 14645, NFPA 701, ecc., Testato in combinazione con ISO 5660.
Fili e cavi e prodotti elettronici
Materiali isolanti: materiali polimerici utilizzati per fili e cavi.
Standard: come GB/T 18380, ECE R118 (interni automobilistici).
Altri materiali
Materiali di imballaggio: cartone, plastica in schiuma, ecc.
Materiali industriali: gomma, materiali di tenuta, ecc.
Materiali speciali: i materiali facili da sciogliere, riccioli o restringimento richiedono un trattamento speciale (come l'uso di maglie di filo o carta da imballaggio in alluminio).
Parametri principali:
1. Cono di radiazione: potenza di riscaldamento 5KW, intensità di radiazione: 100kW/m2, dotato di tre termocoppie per misurare la temperatura.
2 strato di schermatura delle radiazioni: realizzato in materiale non combustibile, con uno spessore totale non superiore a 12 mm;
3 Controllo delle radiazioni: il sistema di controllo delle radiazioni può essere adeguatamente regolato per mantenere la temperatura della termocoppia del cono di radiazione controllata a ± 10 ℃ del valore preimpostata;
4 apparecchiature di pesatura: equilibrio elettronico ad alta precisione importato, pesa 500 g, risoluzione 0,01 g;
5 telaio di montaggio campione: realizzato in acciaio inossidabile, una piastra aperta quadrata, l'apertura superiore è da 106 mmx106 mm, la profondità è di 25 mm e lo spessore è 2,4 mm;
6 telaio di posizionamento: una scatola quadrata in acciaio inossidabile spesso 1,9 mm, la dimensione interna della scatola quadrata è di 111 mm, l'altezza è 54 mm e l'apertura per la superficie di prova è 94 mmx94 mm
7 Sistema di scarico: composto da una ventola centrifuga, un cappuccio di fumo, tubi di aspirazione dell'aria e scarico della ventola e un misuratore di flusso dell'orifizio
8 Dispositivo di campionamento a gas: pompa di campionamento, filtro del fumo, trappola fredda di deumidificazione, coefficiente di bypass vuoto, filtro di umidità, filtro CO2.
9 Accenditore: un accensione a scintilla elettrica viene utilizzato per l'accensione esterna.
10 Timer di accensione: apparente valore del valore: 0,1s, errore di temporizzazione: 1S/1N
11 analizzatore di gas e componenti chiave sono tutti importati.
12 02 analizzatore (C0 è facoltativo, il costo è extra)
13 Scheda ad alta precisione, computer e display LCD da 8,4 pollici con 64, opzioni di interfaccia di comunicazione multipla come TCP/IP e RS-232
14 Misurazione dell'ossigeno: misurazione paramagnetica dell'ossigeno
14.1 Intervallo di misurazione: 0-25%
14.2 Certificazione: certificazione CE, EN 50081-1, EN50082-2
14.3 Alimentazione: 220VAC, 48 ~ 63Hz, 37W
14.4 Livello di protezione: IP 20
14,5 peso: circa 13 kg
14.6 Pressione del gas campione: utilizzando gas di riferimento esterno, 800 ~ 1200HPA; Utilizzando la pompa di riferimento interna, pressione dell'aria ± 50HPA
14,7 Flusso di gas campione: 0,3 ~ 1 litro / minuto
14,8 Temperatura del gas campione: 5 ~ 50 ℃
14,9 Umidità del gas campione: <95% di umidità relativa
14.10 Tempo di riscaldamento: 2 ore
14.11 Tempo di risposta: 3,5 secondi
14.12 Tempo di decadimento: 0 ~ 100 secondi regolabili
14.13 Tempo morto: circa 0,5 ~ 2,5 secondi
14.14 Tempo di elaborazione del segnale interno: <1 secondo
14,15 Drift zero: <0,5% di intervallo minimo/mese
14.16 Valore del valore di misurazione: <0,5% di misurazione/mese
14.17 Errore di ripetibilità: <1% di misurazione/mese
14.18 Errore di linearità: <1% di misurazione/mese
14,19 Fluttuazione del segnale di uscita: <± 0,75% di intervallo minimo
14.10 Output di relè: 6, 24 V AC/DC, 1A, galleggiante, liberamente selezionabile
14.21 Ingresso analogico: 2, 0/2/4 ~ 20Ma, corretto per l'interferenza incrociata
14.22 Ingresso binario: 6, 24V, galleggiante, liberamente selezionabile
14.23 Porta di comunicazione seriale: Rs 485
14.24 Temperatura ambiente: funzionamento, 5 ~ 45 ℃; Schema e trasporto, -30 ~+70 ℃
15 Analizzatore di CO2 di anidride carbonica: misurazione continua mediante analizzatore a infrarossi non dispersivi NDIR. (Facoltativo, addebito extra)
15.1 intervallo di misurazione: 0 ~ 10%;
15.2 Accuratezza di misurazione: ± 0,1%;
15.3 Tempo di risposta: <6,5s;
15,4 Ripetibilità: <± 1%
15,5 deriva zero: ≤2%/settimana
15,6 Gamma di portata: ≤2%/settimana
15,7 Deviazione lineare: <± 1%
16 analizzatore di monossido di carbonio: misurazione continua utilizzando un analizzatore a infrarossi non dispersivi. (Facoltativo, addebito extra)
16.1 Intervallo di misurazione: 0 ~ 5%;
16.2 Tempo di risposta: <7,0s
16.3 Ripetibilità: <± 1%
16,4 DRIFT zero: ≤2%/settimana
16,5 Gamma di portata: ≤2%/settimana
16.6 Deviazione lineare: <± 1%
17 Il sistema di acquisizione dei dati può raccogliere e registrare dati di test come concentrazione di ossigeno, concentrazione di anidride carbonica, temperatura, velocità di rilascio del calore, massa
tasso di perdita, ecc. E può essere salvato;
18 Computer: uno.
19 Sistema di trattamento del gas di combustione: adotta un potente sistema di scarico. La macchina è dotata di una potente ventola di scarico. Quando il test è stato completato, avviare il sistema della ventola di scarico per scaricare i gas di scarico all'aperto per la purificazione per soddisfare gli standard di emissione nazionali.
